使用“剖视图”页面可以指定默认的剖视图设置：

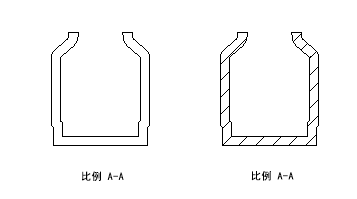

- 自动剖面线 - 选择此选项可自动画剖面线剖视图：
- 显示隐藏的详细信息 - 选择此选项可在剖视图中显示隐藏线。

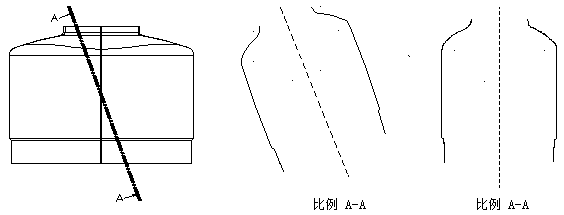

- 角度截面和主轴对齐 - 选择此选项可将角度剖视图与最近的主轴对齐。取消选择此选项可将角度截面与剖面线对齐。在下图中，中间视图是一个取消选择了“对齐角度阶梯截面”的剖视图。如果在选择“对齐角度截面”后创建剖视图，则将创建右侧的视图。
注： 在绘图中添加了虚线以显示剖视图的对齐方式。
- 对齐角度阶梯截面 - 选择此选项可旋转视图并以展平状态显示阶梯截面。这样可以测量阶梯截面。此功能用于精确标注尺寸。取消选择此选项以显示阶梯截面。
- 截面箭头点指向剖面线 - 选择此选项可使截面箭头指向剖面线。取消选择此选项可使截面箭头指向背离剖面线。
- 显示截面改变方向位置的中心线 - 选择此选项可显示截面改变方向的中心线。
- 文本高度 - 输入截面注释文本的高度。
- 颜色 - 从下拉列表中选择截面文本的颜色。
- 初始截面标签 - 输入随每个新截面一起显示的增量标签系列的初始标签。可以使用最多 32 个字符来表示标签，末尾应使用可递增的字母/数字组合，例如 Filter D2。
