碰撞检查电极

可以使用“电极”关联菜单上的“碰撞检查已选”和“碰撞检查所有”选项检查电极与零件之间有无碰撞。

检查碰撞的步骤：

1. 按住 Shift 键并单击要检查碰撞的电极。



2. 右键单击所选的其中一个电极。

   系统将显示“电极”上下文菜单。

3. 选择以下选项之一：
   • 碰撞检查已选 - 如果您想要检查已选电极与零件之间有无碰撞，请选择此选项。
   • 碰撞检查所有 - 如果您想要检查所有电极与零件之间有无碰撞，请选择此选项。

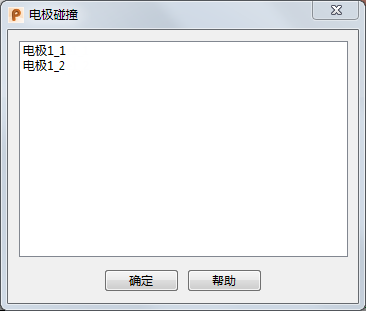

4. 系统将显示“电极碰撞”对话框：



   注： 如果未检测到碰撞，则不会在该对话框中列出电极。

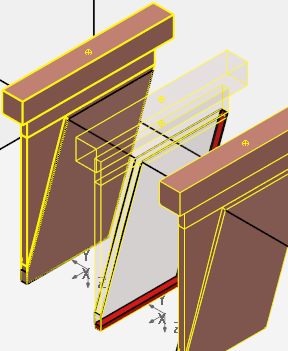

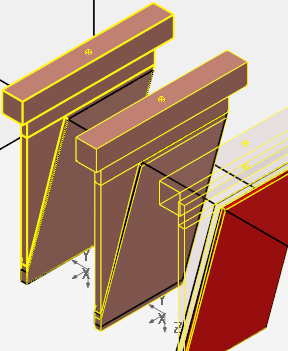

5. 单击电极的名称以查看零件上的碰撞区域。碰撞区域会显示在图形窗口中，并以红色高亮显示。
6. 选择“确定”关闭对话框。

注： 当替换零件时，碰撞检查也可用。
