切线和幅值图形手柄

使用切线和幅值手柄可以编辑曲线的切线方向和幅值。在拖动这些手柄时，幅值将显示在屏幕上。若要仅编辑幅值，请拖动手柄，以使原始方向的任意一侧上曲线的波动幅度不超过 5。偏差大于该值会导致切线方向也发生更改。

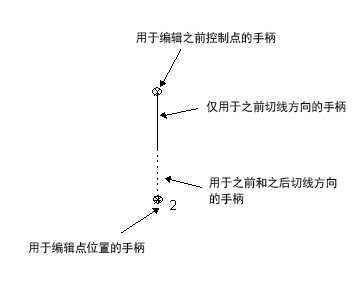

如果仔细观察切线方向手柄，它是位于曲线点和控制点之间的直线，您会注意到它是两种颜色。

靠近控制点的一半仅可编辑该点之前（或之后）的切线方向，而另一半可编辑该点之前和之后的切线方向。在拖动这些手柄时，幅值保持恒定。

如果单击或拖动之前和之后切线方向的手柄，则该点另一侧上的切线方向手柄将强制与已选手柄对齐。

启用切线和幅值图形手柄的步骤：

1. 选择曲线上的点。
2. 在点上单击鼠标右键，然后从关联菜单中选择“切线和幅值图形手柄”。
3. 单击并拖动手柄以编辑曲线：
   • 使用弧形手柄 修改曲线的切线角，而不更改幅值。将在固定平面中相对于其起始位置绘制一个圆。



   • 使用球形手柄 在任意方向上自由修改曲线的幅值。



   • 使用箭头尖端手柄 沿固定切线修改曲线的幅值。



   • 使用中心手柄 自由移动曲线点。



注： 将光标移动到手柄上将会高亮显示该手柄，表示您可以移动它。
