编辑参数化部件或装配

可以使用“参数列表编辑器”对话框编辑参数化部件或装配。

例如，编辑参数化部件的步骤：

1. 右键单击装配树中的部件。
2. 选择下列选项之一来显示“参数列表编辑器”对话框：
   • 从上下文菜单选择“修改”>“参数”，修改已选参数化部件的参数。
   • 双击模型中的参数化部件。
   • 从上下文菜单选择“所有实例”>“修改参数”，以修改基于相同定义、且使用完全相同参数值的部件的参数。

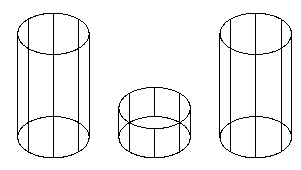

     以下示例展示了如何使用此选项。所有部件都是使用相同半径创建的，但中间部件的高度不同：

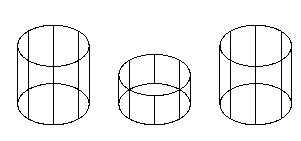

     如果使用“所有实例”选项更改左侧部件的高度，右侧的相同部件也会更改：

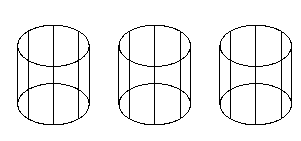

     如果更改中间部件的高度以匹配其它两个部件，那么所有三个部件会完全相同：



     如果现在使用“所有实例”选项编辑三个对象中某一对象的任何参数，所有三个部件都会更改：



3. 使用“参数列表编辑器”对话框更改参数的值。

   还可以使用此对话框在将部件增加到装配时，更改部件的尺寸。

注： 不属于父装配的对象所用的参数不能用作参数化部件的参数。“参数列表编辑器”对话框显示时，这些参数将被隐藏。

注： 参数应用于参数化部件值后，当前装配变成参数化装配。参数化装配通过树浏览器中的 标记。
