引出序号中的规划是一个表格，其中包含由引出序号的指示器标记的位置的坐标。除几何公差、曲面纹理、焊接符号和点引出序号之外，可以从任何引出序号类型创建规划。
如果存在的所有引出序号都捕捉到部件，则生成材料设置清单。

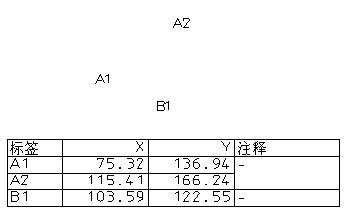

在以下示例中提供了三个规划引出序号：
为这些引出序号创建了如下规划：
引出序号的指示器的坐标将显示在规划中。
对于规划引出序号，不显示指示器。在这种情况下，指示器是您创建引出序号时输入的第一个位置。
如果指示器位于绘图或模型上，则其坐标从当前工作空间的原点进行测量。如果指示器位于绘图视图上，则其坐标从绘图视图的原点进行测量。
规划中还绘制了注释列。引出序号 A1 和 A2 来自相同的系列，因此它们注释的条目将被合并。
默认情况下，仅会显示 X 和 Y 坐标。要显示 Z 坐标，请打开“选项”对话框“规划”页面上的“包括 Z 坐标”选项。
通过在对象上单击引出序号的指示器（例如圆的圆心）创建引出序号时，指示器的位置和圆的圆心将变为相关。如果移动圆的圆心，则规划中引出序号的坐标会更新。

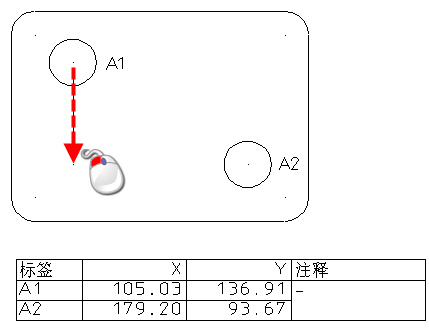

在下面的示例中，引出序号 A1 与其左侧的圆的圆心相关。我们将圆向下移动：

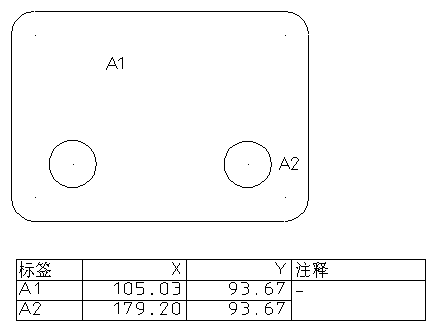

当移动圆时，规划中与 A1 对应的条目也会更新：
