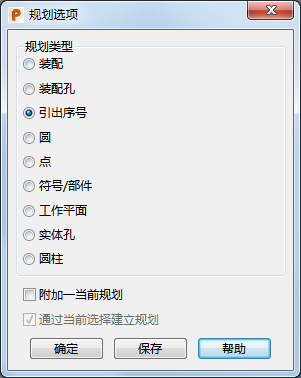

“规划选项”对话框

使用此对话框可以使用特定对象创建和附加规划。

使用此对话框创建规划的步骤：

1. 选择对话框上与已选对象相对应的“规划类型”选项。从以下选项选择：
   • 装配
   • 装配孔
   • 引出序号
   • 圆形(Circle)
   • 点(Point)
   • 符号/部件
   • 工作平面
   • 实体孔
   • 圆柱体

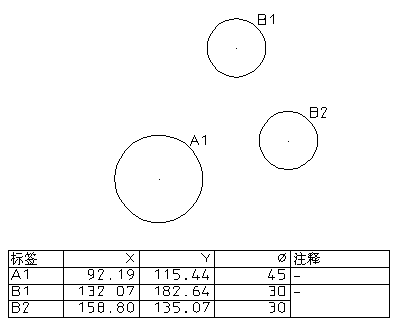

2. 如果要在屏幕上创建规划，请在图形窗口中的绘图上单击一个位置：



   规划的左上角将定位在您单击的位置。

3. 使用“文本”工具栏的“计数器”选项设置第一个标签。



4. 选择“附加一当前规划”选项以将此规划附加到现有规划中。附加的规划不包含带标题的顶部行。它依靠的是现有规划的顶部行。

   确保要单击现有规划的左下角来增加新行。

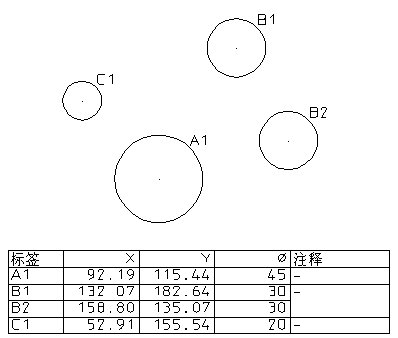

   这些行将附加到规划中，如下所示：



5. 选择“通过当前选择建立规划”选项以使用当前选择中的对象。否则，将从图形窗口的所有项目中选择对象。
6. 单击“确定”在屏幕上创建规划并关闭对话框，或单击“保存”将规划另存为 .html、.csv 或 .txt 文件：
   • .html 文件可以在浏览器中查看和打印。
   • .csv 文件可以读取到电子表格程序（例如 Excel）中。
   • .txt 文件可通过其它程序（例如 Word 处理器)读取。
