关于尺寸

尺寸是对长度或角度的测量。尺寸会增加到模型以检查其尺寸是否正确，或将信息传送给其他设计师或工程师。

尺寸包含许多属性：

引线 标记 注释 尺寸界线

“尺寸线”是表示尺寸值的直线或圆弧。“尺寸界线”是将尺寸线连接到项目的线。“标记”是接触尺寸界线的尺寸线端点。“注释”是与尺寸关联的文本。

您可以编辑每个属性来控制绘图上尺寸的外观。例如，注释可以：

• 被强制为水平。
• 嵌入到尺寸线。
• 从尺寸线置换。

可以创建许多不同的尺寸：

• 线性尺寸 - 测量直线的长度或两点之间的距离。

  可以创建多个线性尺寸，如下所示：

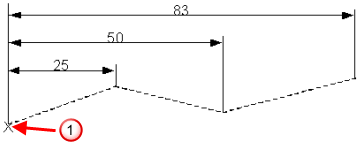

  • 基准点尺寸 - 从通用原点（基准点）到不同的端点测量的一组尺寸：



    基点

  • 尺寸链 - 连接在一起的一组尺寸，其中一个尺寸结束则下一个尺寸便开始：

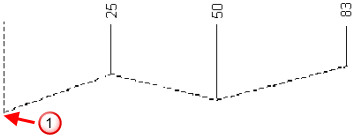

  • 纵向尺寸 - 沿当前工作平面的主平面的轴创建的一组尺寸。这些尺寸测量自通用原点的距离：



    原点

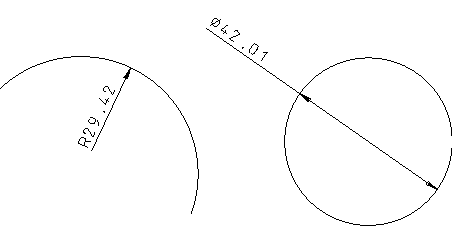

• 半径/直径尺寸 - 测量圆弧或圆的半径或直径：



• 角度尺寸 - 测量角度：



提示： 您也可以使用计算器上的测量功能检查模型的尺寸是否正确。
