在曲面和曲线之间创建可变圆倒角的步骤：
- 单击“曲面”选项卡 >“制造”面板 >“圆倒角”。
- 按照之前的描述完成“圆倒角曲面”对话框。

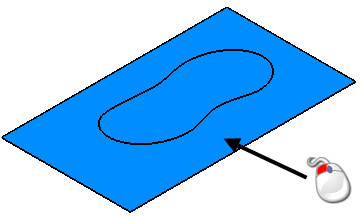

- 选择曲面。
- 在对话框的“选择”部分中，单击“次”选项

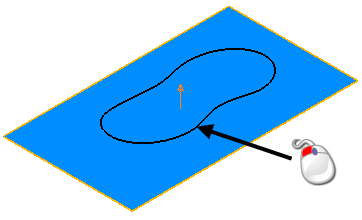

- 选择曲线。
- 单击“确定”。

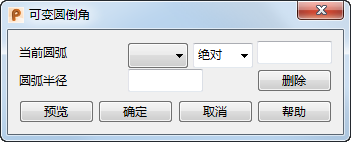

将显示“可变圆倒角”对话框，您可以在其中指定可变圆倒角的详细信息，如下所示：

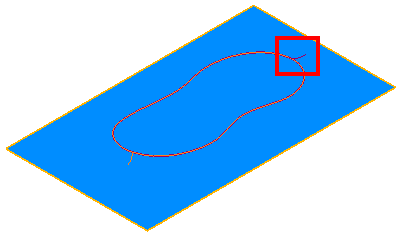

- 当前圆弧 - 在要创建可变圆倒角的曲线上单击。曲线上会显示一个小圆弧，如以下示例所示。将增加该圆弧的对应编号，并将其显示在“当前圆弧”下拉列表中。
- 选择以下选项之一，以指定要在选定圆弧处为可变圆倒角计算的距离：
绝对 - 绝对距离
相对 - 相对距离
参数 - 参数距离。
- 输入已选圆弧的距离。
- 预览 - 单击此按钮可显示可变圆倒角的预览。您可以继续更改对话框中的设置和预览，直到您满意为止。
- 圆弧半径 - 输入已选圆弧的半径。
- 删除 - 删除已选圆弧。

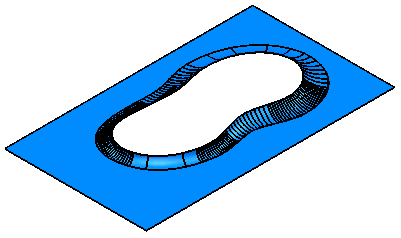

- 确定 - 单击此按钮可创建可变圆倒角：
- 当前圆弧 - 在要创建可变圆倒角的曲线上单击。曲线上会显示一个小圆弧，如以下示例所示。将增加该圆弧的对应编号，并将其显示在“当前圆弧”下拉列表中。
