在曲面和 3D 曲线之间创建圆倒角

您可以在一组曲面与 3D 曲线之间创建一个圆倒角。3D 曲线可以是任何单个线框对象，例如，直线或复合曲线。

1. 单击“曲面”选项卡 >“制造”面板 >“圆倒角”。
2. 按照之前的描述完成“圆倒角曲面”对话框。
3. 选择曲面。

   主曲面旁边的 将在对话框的“选择”部分中变为 。

4. 单击对话框“选择”部分的“次”切换。
5. 选择曲线。

   选择曲线后， 将变为次线框旁边的 。

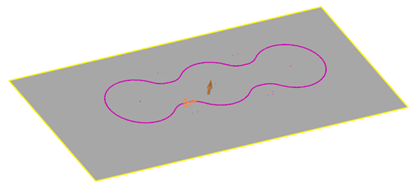

   曲线上会显示一个箭头，以显示在其上创建圆倒角的曲线的边。我们建议您通过单击“预览”按钮检查圆倒角。如果圆倒角位于错误的曲线边上，则单击曲线上的箭头并再次预览圆倒角。

6. 单击“确定”创建所需的圆倒角。

   圆倒角会光顺地与曲面相交。
