编辑符号

您可以通过以下方法之一编辑选定的符号：

• 单击“主页”选项卡 >“实用程序”面板 >“转换”>“符号”以将选定的符号转换到其各自对象。
• 双击符号以显示“符号编辑”对话框：



  使用此对话框可以编辑选定的符号：

  • 名称 - 输入选定符号的名称。
  • 识别位置 - 选定销的名称将显示。
  • X、Y 和 Z - 显示选定销的坐标。更改销的坐标，或单击 以显示“位置”对话框，并移动符号。
• 右键单击符号以显示关联菜单，其中包含可用于符号的编辑选项。符号名称及其所属的层位于关联菜单的顶部。
  • 转换 - 将选定的符号插入到各个对象。
  • 修改 - 显示“符号编辑”对话框。
  • 约束缩放 - 显示“设置符号的约束”对话框，以允许为选定的符号设置约束。

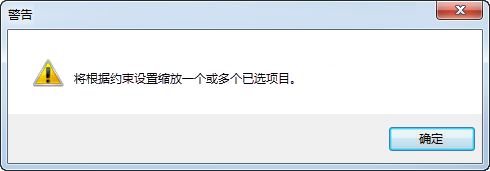

  注： 如果任何选定项目具有约束缩放，则在使用“编辑”选项卡 >“变换”面板 >“缩放”来缩放多个对象时，将显示如下图所示的警告消息。



注： 在创建“符号定义”时如果“保留项目”处于选中状态，则对象定义到符号之间的链接会丢失。
