编辑拐角圆倒角

您可以编辑单个圆倒角，其中包含斜接式角或圆角。

对于多个圆倒角相交的区域，您可以创建一个斜接式或光顺多边拐角曲面。

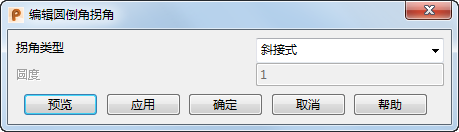

1. 单击“曲面”选项卡 >“制造”面板 >“圆倒角”>“圆倒角拐角”以显示“编辑圆倒角拐角”。
2. 使用此对话框可以编辑圆倒角的拐角：



   拐角类型 - 选择要应用到拐角圆倒角的操作。从下列选项中进行选择：

   • 斜接式 - 此选项将在选定的圆倒角上创建斜接角。

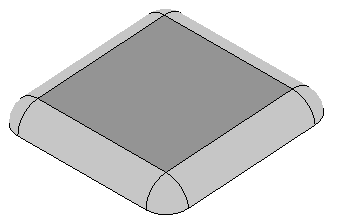

     例如，在以下圆倒角中编辑拐角：

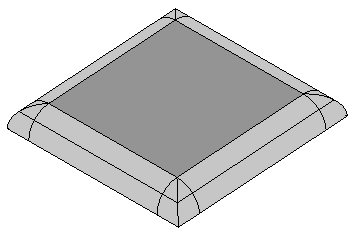

     结果：

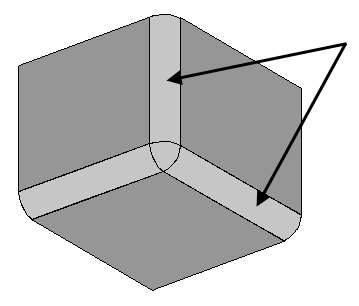

   • 圆角 - 对拐角圆倒角进行圆角操作。选择包含拐角的圆倒角，以及延伸到拐角圆倒角的分支：



     您可以选择多个曲面，其中包含具有拐角的圆倒角。

     在“圆度”方框中输入数字（如果需要）。

   • 多边拐角 - 在多个圆倒角相交的区域，此选项将修剪圆倒角，使它们形成一个多边孔，并使用光顺曲面自动填充孔。

     例如，在以下圆倒角中编辑拐角：



     结果：



   • 预览 - 显示使用对话框中当前设置的编辑过的拐角圆倒角。您可以更改对话框中和选定曲面中的设置，直到您满意预览结果。
   • 应用 - 将对拐角进行编辑。
3. 单击“确定”保存所做的更改并关闭对话框。
