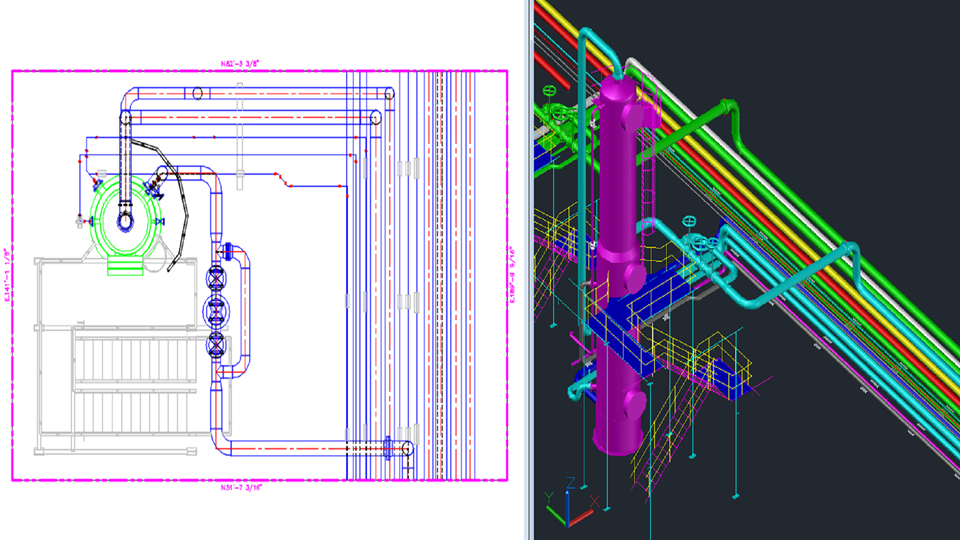

现在，您可以根据不同的条件在正交图形中以单线形式显示管道。
若要使用正交单线管道，请执行以下操作：

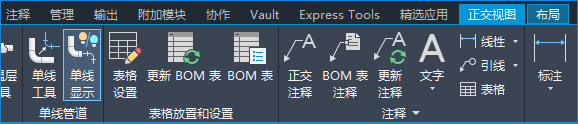

- 单击“正交视图”选项卡
“单线管道”面板 “单线显示”。
- 在命令提示下，选择正交视图以管理单线管道显示。
从弹出菜单中，可以将所有管道显示为单线管道或基于
- 线号
- 管道的尺寸范围
- 特性
- 窗口选择中

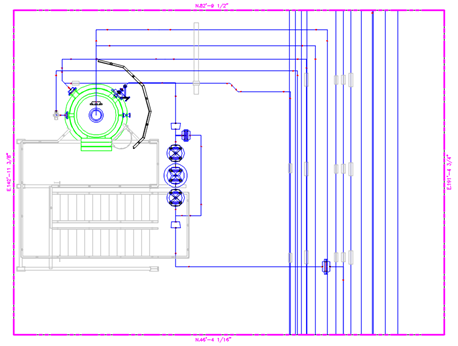

- 单击“更新”。所有指定的管线将显示为单线。
也可以在单线或双线显示之间切换正交视图。
新命令
PLANTORTHOSINGLELINEPIPING - 在正交图形中将选定管道显示为单线。
新的系统变量
PLANTORTHOSINGLELINEDISPLAY - 控制正交视图中的单线显示，而不会丢失指定的单线管道定义。
