在相交梁的腹板处创建剪切几何图形，同时在图元之间生成相关的连接。
在钢图元腹板处创建参数化锯切的步骤
- 依次单击“钢”选项卡
“参数化剪切”面板 “斜接”下拉列表
（锯切 - 腹板）。
- 选择要剪切的钢图元。
- 按 <Enter> 键。

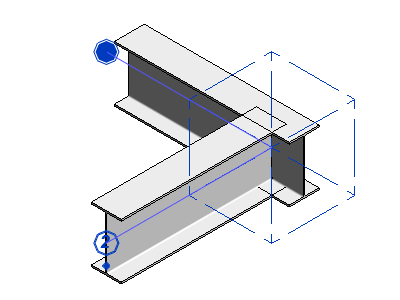

此剪切创建在相交图元的腹板处。子连接显示为虚线框。您可以单击编号标签下的菱形符号来更改由“锯切 - 腹板”工具剪切的图元。

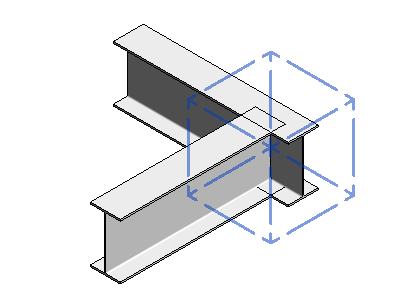

- 选择连接框以访问实例和子连接的类型属性。

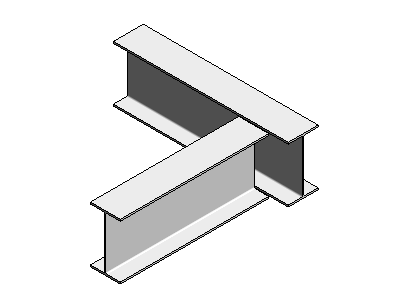

“锯切 - 腹板”剪切仅在视图的“细节级别”设置为“精细”时可见。
