辅助关联

“辅助关联”命令会自动标识与新创建的分析图元重叠的物理图元并在它们之间创建关联，而无需额外单击。

关于辅助关联

手动创建 Revit 模型的分析表达时，需要将每个分析图元与其物理上下文相关联。在 Revit 2023.1 以前的版本中，只能在创建每个分析图元后手动创建此关联。启用后，“辅助关联”命令会自动标识与新创建的分析图元重叠的物理图元并在它们之间创建关联，而无需额外单击。

创建辅助关联

1. 创建分析构件或分析面板。
2. 在图元的“修改”选项卡上下文 “协调”面板中，单击 （辅助关联）以启用物理图元与分析重叠图元之间的自动关联。
   注： 默认情况下，辅助关联处于禁用状态。此设置会按任务保存。如果重新启动 Revit，则辅助关联会重置为默认值。

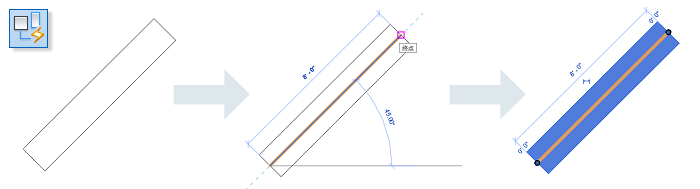

3. 在物理图元上绘制分析图元。如果关联成功，则物理模型会亮显。


“辅助关联”命令会计算分析图元的边界框与物理图元的边界框之间的交点。如果分析图元 70% 以上的边界框与物理图元的边界框相交，则将创建这两个图元之间的关联。框相交百分比的值是硬编码的。

注： 该命令不会对创建关联后所做的更改作出反应。
