关联物理图元和分析图元

分析模型是结构模型的简化表示。其分析图元反映了假定。

可以创建任何物理图元或图元组的分析表示。不限制属于关联一部分的图元数量（分析图元和物理图元）。

创建分析对应项时，不会自动在两个表示之间创建链接。

要在物理图元和分析图元之间创建链接，请使用以下三个选项之一：

• 手动将物理图元与其分析对应项相关联。
• 创建分析表示时，请使用辅助关联。
• 在基于现有物理或分析上下文创建或更新分析或物理表示时，结构分析自动化软件包可用于添加关联。

在物理图元及其分析对应项之间添加关联

1. 选择一个分析图元。
2. 在“修改 | <图元>”选项卡 “协调”面板中，单击 （添加关联）。
3. 按照状态栏中的提示选择对应项。


   注： 已属于关联的图元会亮显。只能删除它们。
4. 单击“完成”以完成关联，或单击“取消”以放弃所做更改并退出。

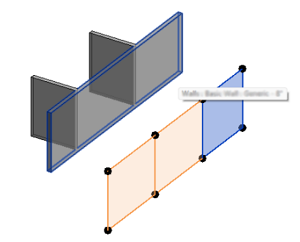

可以在任何类型的结构图元和分析图元（例如，带分析构件的楼板）之间创建关联。

注： 每个图元只能属于一个关联。

标识关联的图元

要在定义关联后标识关联的图元，请执行以下操作：

1. 选择属于关联的图元。
2. 在“修改 | <图元>”选项卡 “协调”面板中，单击 （亮显关联）。

注： 对具有不同关联的图元使用亮显时，将标记参与选定关系的所有图元。

删除物理图元及其分析对应项之间的关联

要删除物理图元和分析图元之间的关联，请执行以下操作：

1. 选择属于关联的图元。
2. 在“修改 | <图元>”选项卡 “协调”面板中，单击 （移除关联）。

分析图元及其分析对应项之间的链接即会被删除。

注：

• 不仅会删除选定图元的关联，还会删除整个关联。
• 无法编辑物理对应项与分析对应项之间的关系。要编辑关联，需要将该关联删除并创建新关联。
