荷载

将结构荷载应用到分析模型以评估设计中可能存在的变形和压力。

可以将点、线和面荷载应用于分析模型。

依次单击“分析”选项卡 “分析模型”面板 （荷载），以访问荷载工具。

• 单击“修改 | <荷载>”
  • （点荷载）
  • （线荷载）
  • （面荷载）

每个荷载工具都有两个放置选项：

1. 点荷载：
   1. （在端点上）- 创建约束到分析构件端点或分析面板角点的点荷载。
   2. （拾取位置）- 将荷载放置在分析构件或分析面板上的任意位置。
2. 线荷载：
   1. （在主体上）- 创建约束到分析构件（在其整个长度上）或分析面板边缘（在其整个长度上）的线荷载。
   2. （定义路径）- 将荷载放置在分析构件或分析面板上的任意位置。
3. 面荷载：
   1. （在主体上）- 为分析面板的整个表面创建面荷载。
   2. （定义边界）- 将荷载放置在分析构件或分析面板上的任意位置。

荷载主体

• 荷载始终有主体图元。
• 将允许参照主体。
• 主体位置的更改会触发荷载位置更新。
• 如果删除主体，则荷载也会被删除。
• 一个荷载只能指定给一个主体。
• 可以在主体外部放置荷载。
  • 荷载将保持有主体，但其行为不会随其主体而发生变化。
  • 将针对该图元显示警告。在解决此情况后，警告会消失。
• 荷载可以约束到其主体的端点/角点/整个长度/整个区域，也可以有用户相对于其主体定义的位置。约束状态由特定荷载属性中的“在主体上受约束”参数进行标记。对于使用“在端点上”或“在主体上”工具创建的荷载，此参数的复选框默认处于选中状态。对于使用“拾取位置”、“定义路径”和“定义边界”工具创建的荷载，此参数的复选框处于取消选中状态。
  • 要从荷载中删除约束，可以取消选中“在主体上受约束”旁边的复选框。之后，该荷载的行为会类似于使用“拾取位置”、“定义路径”和“定义边界”工具创建的荷载。此过程不可撤消，在从荷载中删除约束后，就无法将该荷载约束回其主体，并且“在主体上受约束”参数会灰显。

荷载方向

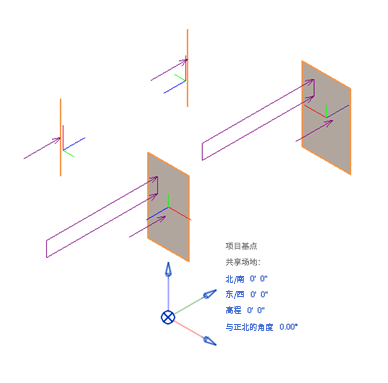

荷载的方向与项目基点及其方向设置对齐。

力的 Y 轴方向与 N/S 方向对齐、X 轴与 E/W 对齐，Z 轴与标高对齐。

如果旋转项目北，将同时更改分析图元的方向和荷载的方向。如果更改分析图元的方向，荷载的位置不会更新。
