了解如何定义结构荷载的缩放表示和自定义结构荷载的其他图形设置。
与其他 Revit 图元一样，还可以自定义荷载的图形设置。除了这些设置之外，还可以在“类型属性”中自定义箭头、箭头的大小和箭头之间的距离（适用于线荷载和面荷载）。
定义荷载的缩放表示的步骤
- 在“管理”选项卡
“设置”面板中，单击
（结构设置）下拉列表，然后选择
“结构设置”。
- 在“结构设置”对话框中，选择“荷载缩放显示”选项卡。
- 在“荷载缩放显示”选项卡中，选中“使用项目设置”旁边的复选框，以通过为所有荷载设置长度最小和最大表示来设置整个项目的缩放值，从而替代类型缩放设置。

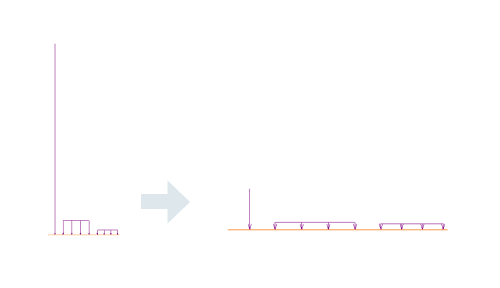

在同一视图中，如果表示的荷载在值方面存在较大比例差异，则定义荷载的缩放表示非常有用。
