拆分预制双壁

了解如何拆分预制双壁，并手动调整其分段。

在“拆分”命令期间，将基于“配置”对话框中指定的分段参数执行分段。分段基于重量，并考虑所有层（包括空气）的密度。

您可以稍后手动修改分段。执行此操作的步骤：

1. 选择一个零件。
2. 单击“修改 | 零件”选项卡、“零件”面板 （编辑分区）。

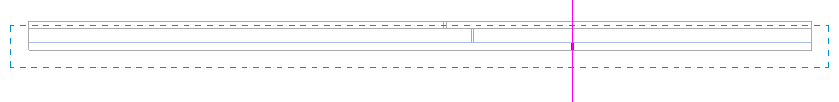

分割线控制所有三个层的联接位置。

您也可以手动创建一个分段。执行此操作的步骤：

1. 选择双壁的生成零件。
2. 单击“修改 | 零件”选项卡、“零件”面板 （分割零件）。

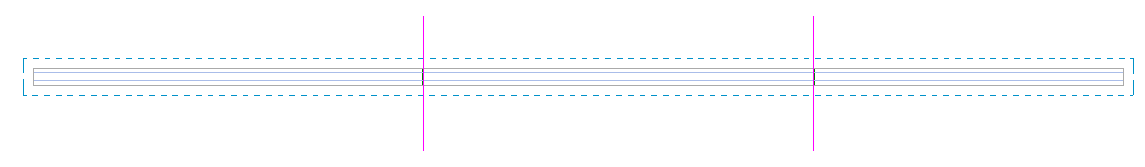

3. 可以在此处为所有三个层指定一条分割线，也可以为每个层指定各条分割线。

在手动分割墙后，使用“拆分”命令来从选择内容创建预制双壁部件。

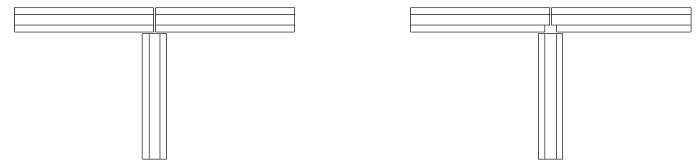

对于角连接，将使用“墙连接”命令设置层的位置和优先级。可以同时使用方形连接和斜角连接。

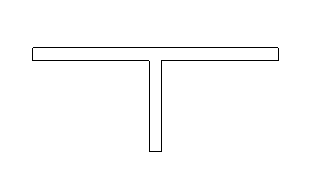

对于以 90 度但不在角点处连接的墙，“拆分”命令将创建 T 形连接。如果在某个交叉点处不应该有 T 形连接，可以使用不允许连接来调整主要图元面上的事件墙。

		分段结果

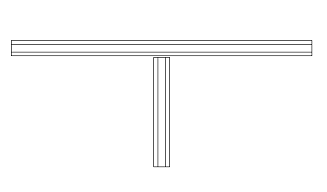

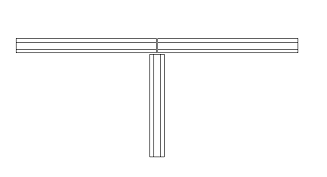

连接的双壁

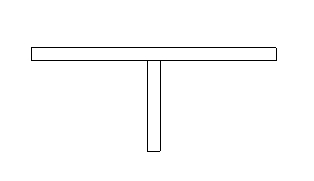

未连接的双壁

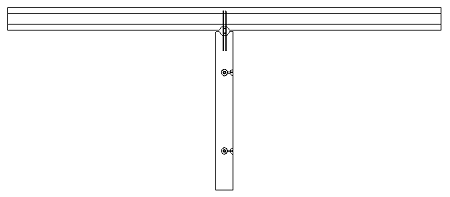

连接的双壁和实体墙

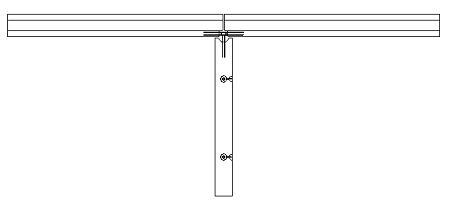

未连接的双壁和实体墙

必要时，使用零件选项 - 显示造型操纵柄来手动调整零件的面。

注： 您还可以沿图元的高度进行调整，以适应不同的情况，例如双壁支撑的大梁楼板情况。
