将结构墙和楼板拆分成部件

将结构墙和楼板拆分成部件的可配置嵌板。

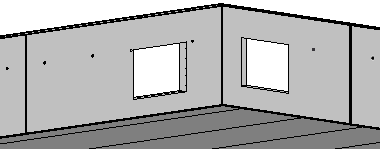

在结构墙、结构楼板和基础底板上使用预制 （“拆分”）工具时，可创建嵌板、连接、斜顶和楼板的部件，以用于文档和预制。

从以下结构图元创建部件：

• 结构墙
• 结构楼板
• 基础底板

您可为完整部件指定具体嵌板、连接、斜顶和钢筋类型。

1. 单击“预制”选项卡 “分段”面板 （“拆分”）。
2. 在“选项栏”上，选择“多个”以允许选择多个图元。
3. 在绘图区域中，选择结构图元。
4. 在“选项栏”上，单击“完成”。
5. 对于楼板和底板，会打开“基础底板属性”对话框。为嵌板选择合适的楼板类型：“空心楼板”、“实心楼板”或“大梁楼板”。然后单击“确定”。


零件和部件会根据“配置”对话框中的设置进行创建。

或者，可在绘图区域中选择结构图元，然后单击“预制”选项卡 “分段”面板 （“拆分”）。

在结构墙、结构楼板和基础底板图元上，“拆分”工具将：

• 创建零件。
• 根据 Revit 分割命令分割零件。
• 放置连接和钢筋。
• 通过零件创建部件。

注： 如果以任何方式更改墙边界，部件将更新而不考虑分段或连接规则。若要获得正确的分段和连接，请选择修改的部件，然后使用 （“拆分”）工具。 必须选中部件而不是原始墙。否则，墙在拆分时将不考虑之前的拆分。
