分析节点

分析节点是分析模型的基本构建块。

无法直接创建分析节点，它们是在对分析构件和分析面板建模时创建的。对于分析构件，它们在图元的端点处创建；对于分析面板，它们在每个角点处创建。

分析节点用作分析图元之间的连接图元。

分析节点有两种不同的行为模式：

端点节点在分析构件的端点和分析面板边缘的端点处创建。这些节点在连接两个或更多分析图元时会合并。
用作主体的节点是当端点节点连接到位于非端点节点位置处的杆件或嵌板时实现的。当某个节点用作主体时，它会显示得略小于端点节点。用作主体的节点是基于其用作主体的位置驱动的，而不会由标高或网格驱动。

带标高的分析节点行为

可以基于关联标高控制分析节点的垂直位置。

创建分析节点时，它会与最近标高相关联。标高及其偏移距离由“属性”选项板中“约束”下的“关联标高”参数记录。

当节点的垂直位置发生变化（例如，拖动节点时）时，关联的标高将保持不变，而偏移会基于节点的垂直位置自动更新。当关联标高的位置发生变化时，节点的垂直位置会相应地调整，从而保持偏移不变。

注：作为主体的节点有标高信息，但该信息灰显，无法对其进行编辑。作为主体的节点的标高信息由主体分析构件控制。

带网格的分析节点行为

可以控制带网格的分析节点的位置。

如果项目已定义网格系统，则分析节点将在“属性”选项板

“约束”

“位置标记”中显示最近的网格交点以及与它的距离（如果它是网格交点，则在两个方向上显示）。

如果分析节点放置在网格上，并且在“属性”选项板的“约束”下选中“随网格移动”复选框，则分析节点将跟随网格的位置而变化。

在两个以上网格的交点上创建分析节点时，分析节点属性中的“位置标记”参数将显示一个下拉列表，其中包含双网格交点的所有情况。

注：在创建或修改期间，可以将分析节点附着到网格或网格交点。

编辑主体分析面板时作为主体的节点行为

如果节点在面板、表面或边上作为主体，则在调整主体面板的形状和位置时，有两种行为：

主体分析面板的形状会调整，而不会更改其参照平面 - 在编辑过程中，作为主体的节点将断开连接。编辑后，作为主体的节点将重新连接。
主体分析面板参照平面会更改 - 作为主体的节点将在编辑过程中保持作为主体。位置将根据主体面板进行调整。

控制分析节点

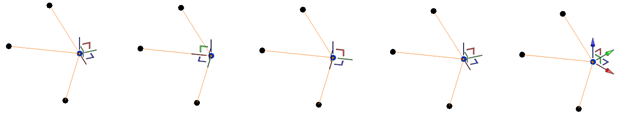

选择一个分析节点时，将显示一个小控件。该小控件在基于坐标系进行定位时非常有用。

可以拖动控件来移动节点，然后按空格键来切换控件坐标系。可以在节点的局部坐标系、连接图元的坐标系或项目的全局坐标系之间进行选择。
