配置预制结构墙部件分段

修改墙分段参数可更改用于生成嵌板的默认尺寸标注范围。

可以在“配置”对话框中更改分段设置。单击“预制”选项卡 “配置”面板 （“配置”）并导航到墙的相应节点：

• 混凝土 墙 实体墙 分段

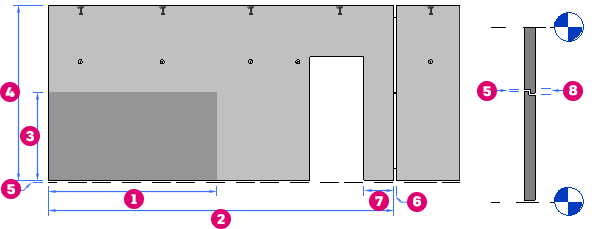

调整以下墙分段参数以根据需要生成部件。

名称	说明
最小墙长度	指定生成的墙部件的最小长度。
最大墙长度	指定生成的墙部件的最大长度。
最小陡壁高度	指定生成的墙部件的最小高度。
最大陡壁高度	指定生成的墙部件的最大高度。
最大重量	指定生成的墙部件的最大重量。
水平间隙	指定两个相邻部件之间的水平间隙。
垂直间隙	指定两个相邻部件之间的垂直间隙。
最小到洞口的距离	指定离墙洞口的最小距离，新墙部件应从此开始。
轮廓重叠高度	指定轮廓重叠在墙部件水平拆分处的高度。
