配置预制结构墙部件的零件

修改墙零件参数可更改用于生成结构墙部件的默认连接零件。

可以在“配置”对话框中更改零件设置。单击“预制”选项卡 “配置”面板 （“配置”）并导航到墙的相应节点：

• 混凝土 墙 实体墙 零件

根据需要调整以下墙零件参数。

名称	说明
斜顶
类型	指定预制墙的吊装锚固件和类型。

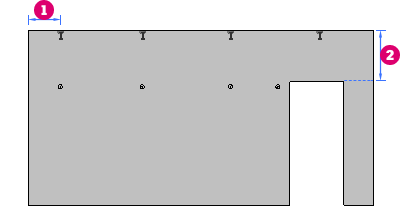

到边缘的最小距离	指定从斜顶到墙任一边的最小距离。
到洞口的最小顶部距离	指定从斜顶顶部到墙的任何洞口的最小距离。
抗拉能力	指定吊装锚固件的额定抗拉力。
侧斜顶(如果高度超过)	指定在预制墙中放置侧边锚固件前所需的最小墙高度。
支撑插入对象
类型	指定墙连接的支撑和类型。

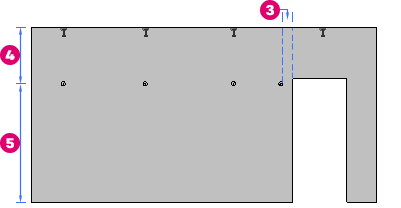

支撑插入对象 和 的距离	将墙支撑的位置指定为离墙的顶边和底边的距离。
百分比形式的墙高度	选择使用预制墙总高度的百分比，而不是“距离支撑插入对象”参数中的特定单位。
定位支撑插入对象	指定支撑插入对象的放置位置。选择“无”、“在视图一侧”、“视图相反侧”或“两侧”。
到洞口的最小距离	指定从支撑到墙的任何洞口的最小距离。
连接
轮廓正面墙连接	指定应用到预制墙前/后的轮廓。
轮廓边墙连接	指定应用到预制墙两侧的轮廓。
轮廓 T 形连接	指定应用到 T 形连接邻近预制墙前/后的轮廓。
水平轮廓	指定预制墙水平拆分处的边缘轮廓和类型。水平轮廓或垂直轮廓。
套索	指定预制墙的循环和类型连接。
板中浇注	指定预浇墙安装的锚板和类型。
