练习 5
本练习教用户如何定义分析参数、启动分析以及验证其正确运行。

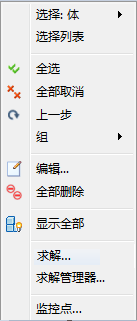

在模型外的区域上单击鼠标右键，然后单击“求解…”。

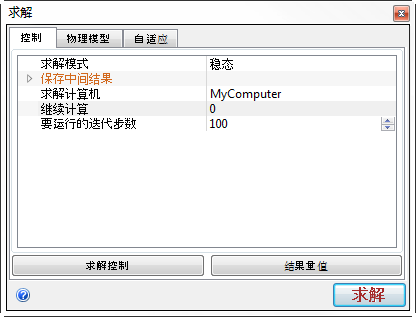

在“控制”选项卡上，将“要运行的迭代次数”设置为“100”。

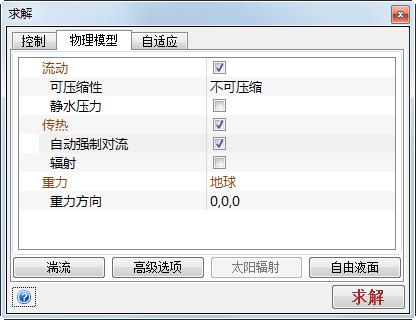

在“物理模型”选项卡上，启用“传热”和“自动强制对流”。单击“求解”。

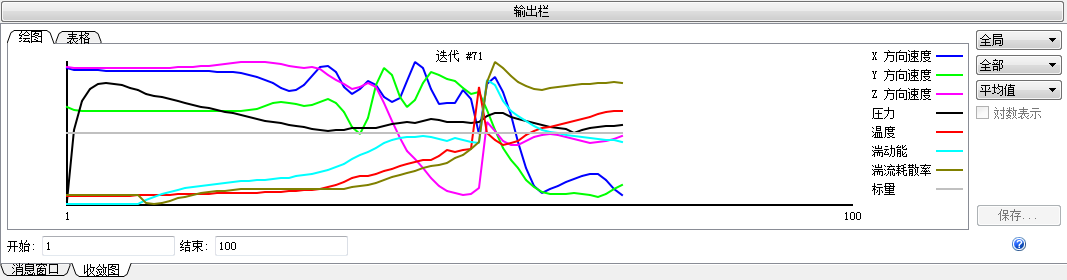

注意：“自动强制对流”通过先进行流动求解，再进行热求解，可将分析时间缩短 40%。（此选项不适合用于自然对流问题，因为它的流动和传热相互依存。）在成功启动并开始分析后，“收敛监视”的“输出栏”中显示求解进度图。

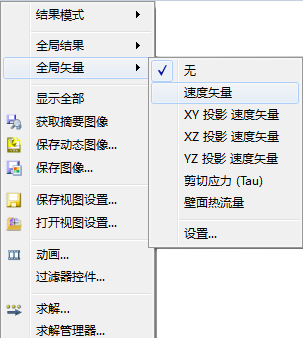

在此图形显示后，在模型外的区域上单击鼠标右键、展开“全局矢量”，然后单击“速度矢量”。

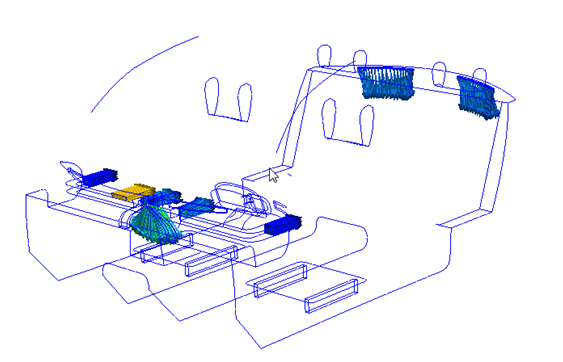

将视图更改为“轮廓线”，然后确认流动是从座舱前部流入并从后部流出。
注意：压力边界条件应用在后部。如果矢量未如上所示显示，请单击鼠标右键，然后选择“求解...”。在“求解”对话框中，单击“停止”。审核材料指定、边界条件和流动方向以及网格设置，并根据需要修复。
注意：如果对设置进行了更改，您将需要再次运行分析。将“继续计算”设置为“0”，然后单击“求解”按钮。运行完分析，然后进入第 12 章。
注意：完成此模拟需要大约 20 分钟，但是根据您的计算机配置，使用的时间可能会有变化。注意：在完成分析后，“收敛图”将关闭，消息窗口的最后一行将显示“分析成功完成”。
