练习 7
本练习教授如何查看和测量整个模型和单个部件的结果。
要从显示中删除矢量，请单击鼠标右键，然后选择“全局矢量”。从列表中选择“无”。
通过从快速访问工具栏中选择“着色”，以显示模型曲面上的速度分布：

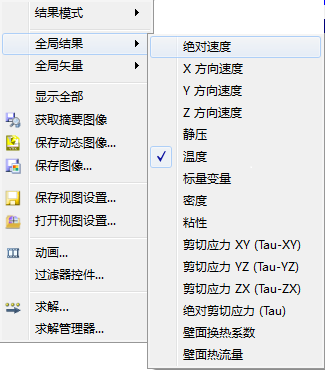

要显示模型上的温度，请单击鼠标右键，然后选择“全局结果”。从列表中选择“温度”。

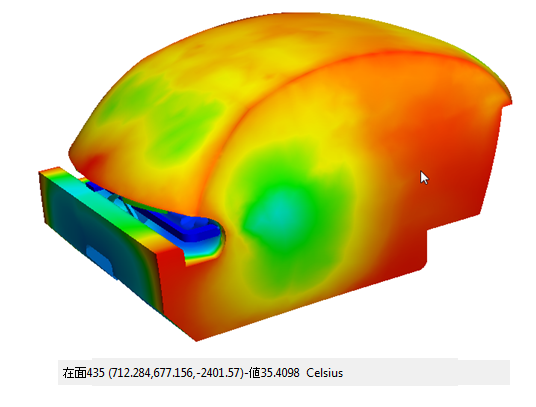

要探测温度值，请将鼠标光标悬停在模型上。这些值显示在左下角的状态栏上。
注意：将光标移到各个面上，记下前通风装置、挡风玻璃上、以及后窗附近温度较低的点。注意后座附近和控制台前面温度较高的位置。要调整图例上的最小值和最大值，请在图例上单击鼠标右键，然后选择“选项”。

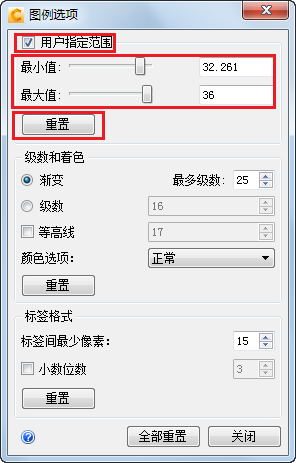

在“图例选项”对话框中，启用“用户指定范围”。使用“最小值”和“最大值”滑块调整图例范围（以查看此操作如何影响结果显示）。完成后单击“重置”。

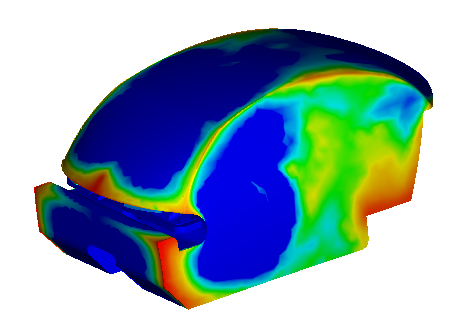

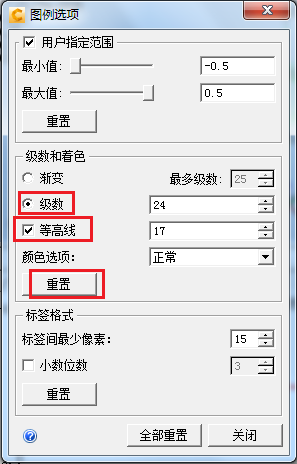

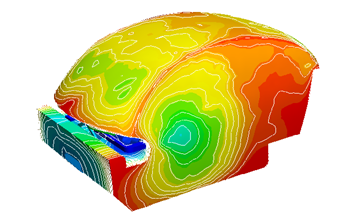

注意：还可以通过在字段中输入数值并按 Enter 键来修改范围。注意：要在模型中定位特定的温度范围，调整图例范围。要在值之间获得更高的分辨率，请单击“级数”或“等高线”，或单击两者。控制相邻字段中的级数和等高线值。完成后，请务必单击“重置”。

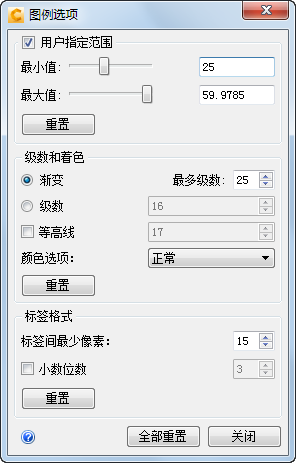

试着修改标签格式和小数位数。单击“全部重置”，然后单击“关闭”以退出“图例”对话框。
要查看座舱内部的结果，请通过依次单击“视图”（选项卡）>“外观”（面板）>“删除曲面”开始。

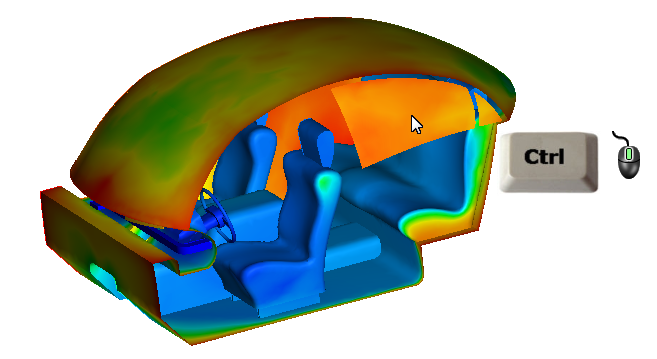

注意：这样，查看结果时可在隐藏面和隐藏体之间切换。要显示座舱内部，请隐藏侧面。（按住 Ctrl 键并在所需曲面上单击鼠标中键。）

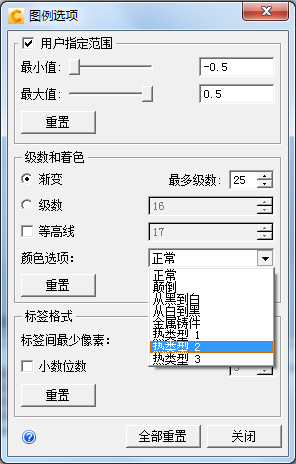

在图例上单击鼠标右键，然后选择“选项”。从“颜色选项”菜单中，选择“热类型 2”。

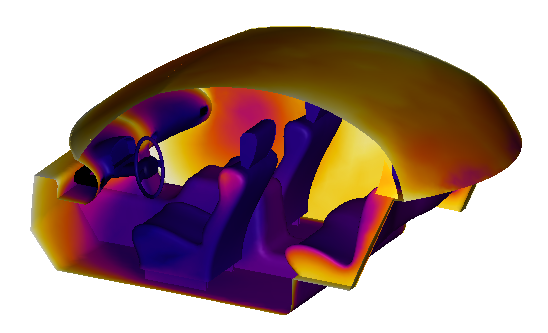

注意：“热类型 2”会模拟热像仪，这是一种用于呈现整个座舱内温度分布的非常有用方法：
要重置视图，请单击“重置”，然后关闭对话框。在模型外的区域上单击鼠标右键，然后单击“全部显示”。

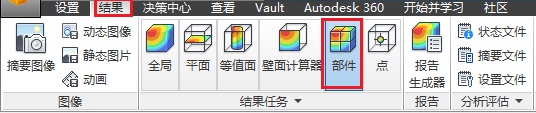

单击“结果”选项卡中的“部件”。

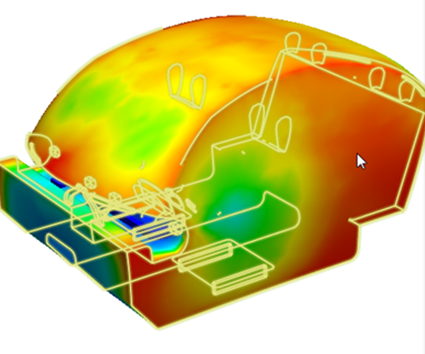

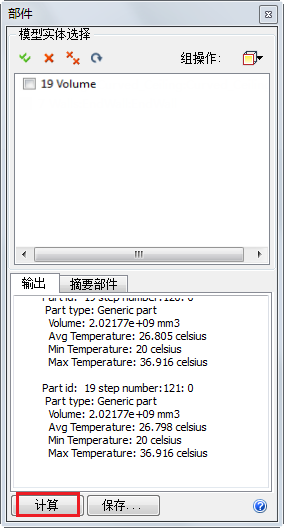

要计算空气的温度，请选择座舱空气体。在“部件选择”窗口中单击“计算”、向下滚动到上次迭代，然后记下“平均”、“最大”和“最小”温度：
