第 15 章：使用平面理解结果

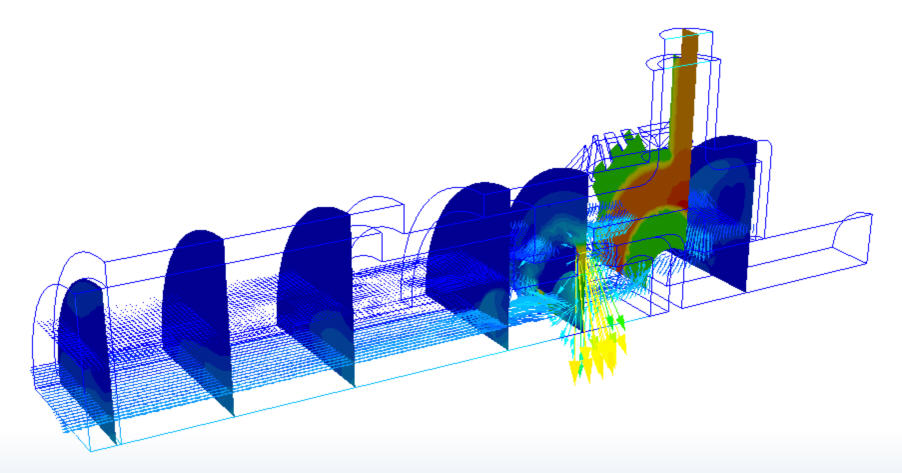

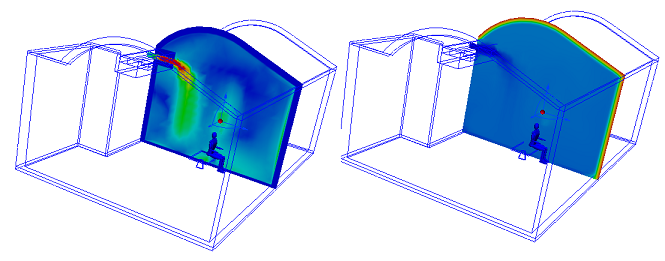

“结果平面”是在三维模型中显示数据的主要工具。这些切面在 Autodesk® CFD 结果可视化中扮演多重角色：
本章着重讨论以下主题：
- 创建和管理平面
- 定位和控制平面外观
- 在平面上测量和描绘数据
- 使用平面测量统计值
创建和管理平面
结果平面工作流
创建平面的步骤
模型上：在模型或其附近区域（不在现有平面上）单击鼠标右键。单击“添加平面”。

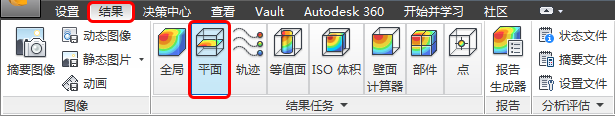

模型外：单击“平面”上下文面板中的“添加”。或者，在设计分析栏中的“平面”分支上单击鼠标右键，然后单击“添加平面”：
重命名平面的步骤
- 在设计分析栏中的平面 ID 上单击鼠标右键，然后单击“重命名”。
选择平面的步骤
- 模型上：直接在平面上单击鼠标左键。
- 模型外：在设计分析栏中选择其名称。
禁用活动平面的突出显示的步骤

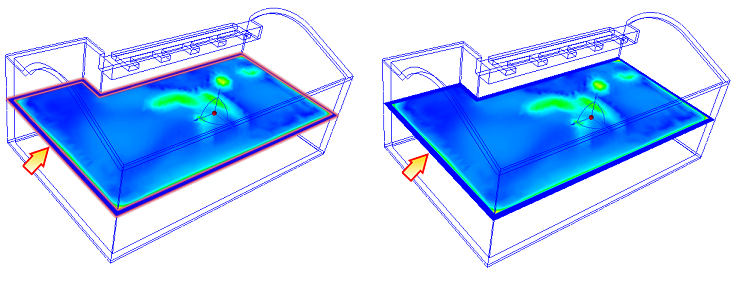

- 取消选中“平面”上下文下拉菜单中的“显示轮廓”。
隐藏平面的步骤

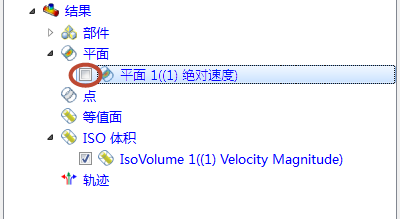

取消选中与设计分析栏中的 ID 相邻的可见性框：
删除平面的步骤
- 模型上：在平面上单击鼠标右键，然后单击“删除”。
- 模型外：在设计分析栏中的平面 ID 上单击鼠标右键，然后单击“删除”。
定位和控制平面外观
平面控制
移动平面的步骤
模型上：在空间坐标轴上的轴上单击鼠标左键，然后拖动到所需位置。
模型外：单击“平面”上下文面板中的“编辑”。拖动“平面控制”对话框上的“移动”滑块。
旋转平面的步骤
模型上：拖动空间坐标轴上的弧线：
（要更改旋转中心，请在平面内拖动空间坐标轴。旋转中心就是空间坐标轴原点。）
平面上：单击鼠标左键。选择对齐平面的轴：
模型外：单击“平面”上下文面板中的“编辑”。拖动“平面控制”对话框中的“旋转”滑块。
对齐模型表面的步骤
平面上：单击鼠标左键，然后单击“对齐曲面”按钮。
备选平面上：单击鼠标右键，然后单击“对齐曲面”。
在调用“对齐曲面”命令后，单击模型中所需曲面。平面将移动到选定的曲面，并与之平行。如果选定的曲面不是平面，则平面将移动到与曲面上选择点最接近的单元面。
更改外观的步骤
平面上：单击鼠标右键。选择所需的选项。

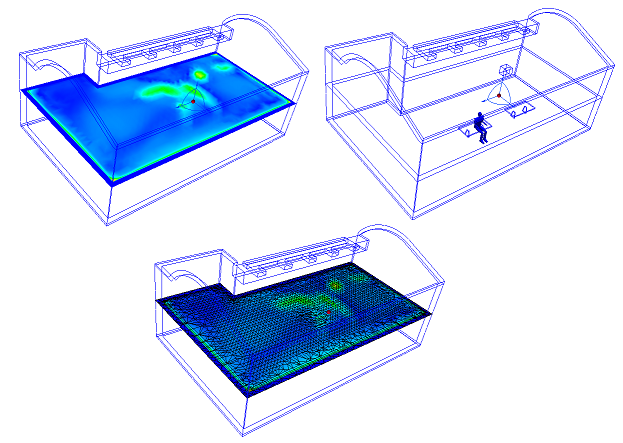

模型外：单击“平面”上下文面板中的“编辑”。从“外观”菜单中选择。
更改显示的结果量值的步骤
平面上：单击鼠标右键。单击“结果”，然后从列表中选择。
模型外：从“平面”上下文面板上的“结果”菜单中选择。
保存平面上的结果的步骤
- 平面上：单击鼠标右键，然后单击“保存表格...”。
- 模型外：单击“控件”对话框中的“保存表格...”。要修改结果分辨率，请拖动“网格间隔”滑块。
查看着色模型上的平面的步骤

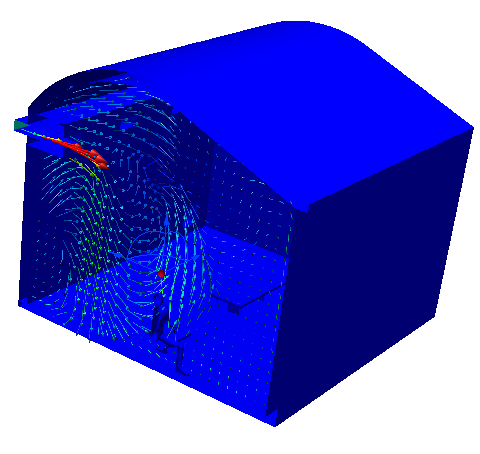

修剪可改善特定模型区域的显示效果，并能在模型着色时有效地显示矢量。
要启用修剪，请在结果平面上单击鼠标右键，然后选择“修剪”。
如果显示的是模型的“另一面”，请再次在该平面上单击鼠标右键，然后选择“反向修剪”。
要禁用修剪，请在结果平面上单击鼠标右键，然后取消选中“修剪”。
矢量
启用矢量或更改矢量数量的步骤：
平面上：在平面上单击鼠标右键。单击“矢量”，然后选择数量。
模型外：从“平面”上下文面板上的“矢量”菜单中选择。
更改矢量外观的步骤：
- 平面上：在平面上单击鼠标右键。依次单击“矢量”>“设置...”。
- 模型外：单击“平面”上下文面板上“编辑”旁边的箭头，然后选择“矢量设置”。
控制矢量密度的步骤：
- 拖动“矢量设置”对话框上的“网格间隔”滑块。
- 要指定比滑块范围更细或更粗的网格间隔，请在滑块旁边的字段中输入所需值。
单击“更多...”以进行以下更改：
控制箭头显示的步骤：
- 要禁用箭头，请取消选中“显示箭头”。
- 要更改矢量箭头的尺寸，指定“箭头尺寸”的值。（默认尺寸 1 会根据矢量长度缩放箭头尺寸。）
- 要按相同量缩放所有矢量，请修改“缩放因子”的值。
显示活动矢量处于指定范围中的区域的步骤：
- 选中“过滤”。
- 在“最小值”和“最大值”字段中输入范围。
单击“重置”或取消选中“过滤”，以显示整个模型。
平面功能
平面提供多种可视化功能：
- 平面在横截面上以图形方式显示结果。
- 使用平面可通过平面横截面提取统计数据。
- 平面是 XY 曲线图的基础。
访问平面功能：
- 模型上方法 1：在“平面”上单击鼠标左键，然后单击上下文工具栏图标。
a.设置（控件） b.矢量设置 c.统计 d.XY 图 |  |

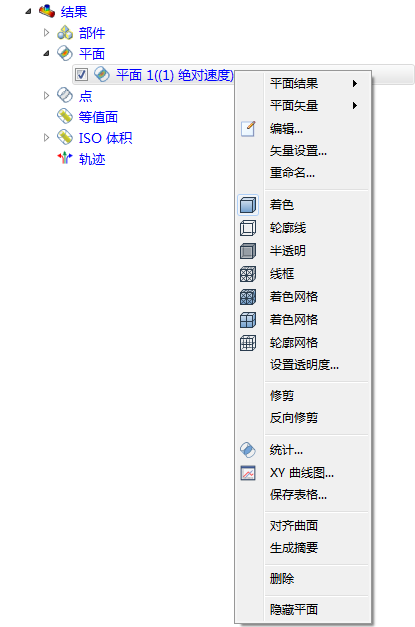

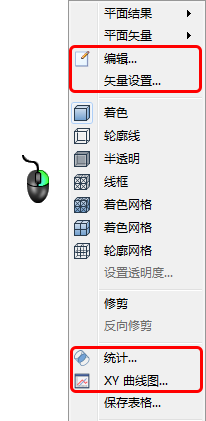

模型上方法 2：在“平面”上单击鼠标右键，然后从菜单中进行选择。
模型外：单击“平面”上下文面板中的图标。
模型外方法 2：在设计分析栏的“平面”分支中的“平面”上单击鼠标右键。
在平面上测量和打印数据：
除了对流动和热行为的可视反馈，结果平面还可用于评估定量结果。实时测量结果的方法有三种：
使用鼠标探测
- 将鼠标悬停在结果平面的所需位置上。
- 查看界面左下角状态栏上的结果。
创建 XY 曲线图
在切面上选择点、输入点坐标或从以前的曲线图中获取保存的点，以创建 XY 曲线图。任何 XY 曲线图中的最大点数量均为 500。

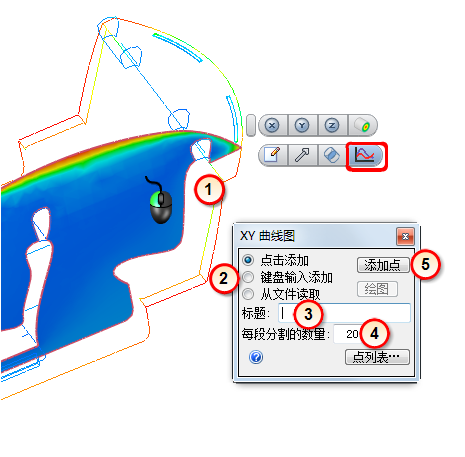

创建“结果平面”，然后打开“XY 曲线图”对话框。
选择点选择方法：
点击添加
- 单击“添加点”。
- 在切面上单击曲线图将通过的位置。“点列表”区域将显示点。
- 需要最少两个点。
键盘输入添加
- 在字段中指定“X”、“Y”和“Z”坐标，其间以逗号隔开。（请勿使用方括号或圆括号。）
- 单击“添加”。
从文件读取
- 要将 XY 曲线图点位置保存到文件中，请单击“保存点”。
- 要使用保存的点位置创建新 XY 曲线图，选择“从文件读取”。单击“浏览”，然后选择所需的“xyp”文件。
注意：可以使用保存的点位置，以基于不同的工况创建曲线图。
输入标题。
- 为曲线图指定“标题”。这是可选操作。如果不输入标题，则曲线图将标为“无标题”。
更改分割数量。
两点之间的默认分割数量为 20。
修改此值以更改曲线图的分辨率。
注意：分割数量必须在 2 到 500 之间。
创建曲线图。
- 要创建曲线图，请单击“绘图”。
保存表格
此命令保存有关平面中点的均匀分布的逗号分隔变量（“.csv”）文件。
- 在平面上：单击鼠标右键，然后单击“保存表格...”。

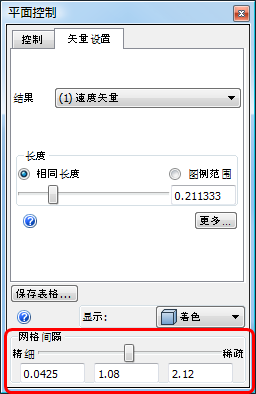

要更改表格中保存的点数，请在“矢量设置”选项卡中修改“网格间隔”分辨率：
使用平面测量统计值
“统计计算器”可快速计算和显示结果平面的统计加权结果。当前活动的平面移动时，统计（质量加权）结果自动更新。
工作流
首先在所需位置定位结果平面。

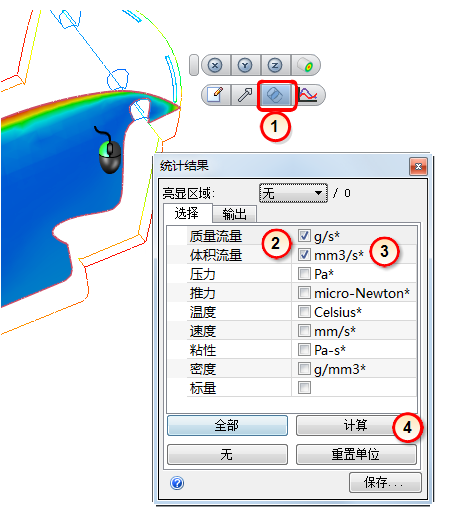

- 打开“统计”对话框。
- 选择相应的统计计算变量。
- 通过相邻的菜单列表更改输出数量的单位。
- 单击“计算”按钮。
- 统计结果会写入到“输出”选项卡。
要在对瞬态分析进行动画演示时保存统计数据，请单击“保存”按钮。从活动时间步中获得的结果将保存在 Excel csv 文件中。
注释
- 压强是静态表压。
- 体积流速是速度和面积的乘积。
- 压力是面积上的压强积分（这是面积加权值。压强值会生成质量加权压强值）。
- 速度分量在选择“速度”时会显示。
