练习 6
本练习教授如何确定已完成分析中的结果是否准备好供评估。

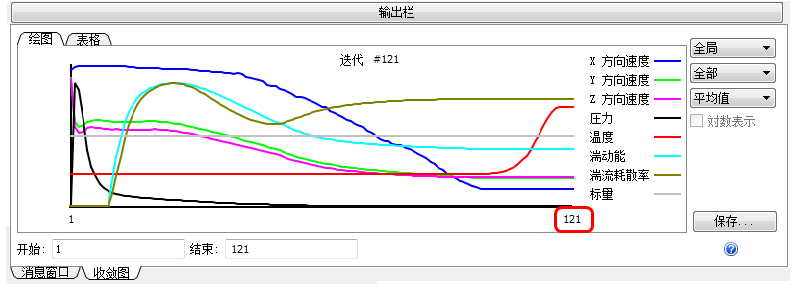

在“输出栏”中，单击“收敛图”选项卡。
注意：由于启用“自动强制对流”，运行指定的 100 次仅流动迭代。然后，再运行最多 250 次仅热迭代。要确定是否达到热收敛，请检查迭代次数。如果迭代次数低于 350（指定的流动迭代和最大热迭代总数），则达到热收敛，分析自动停止。

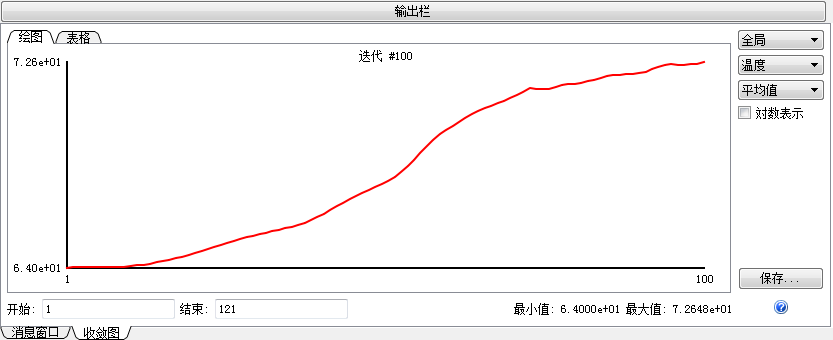

注意：由于不同的 CAD 模型中存在细微变化，因此分析在停止之前完成的迭代总数可能会与上面的图像略有不同。要查看温度收敛图，请从结果菜单中选择“温度”：

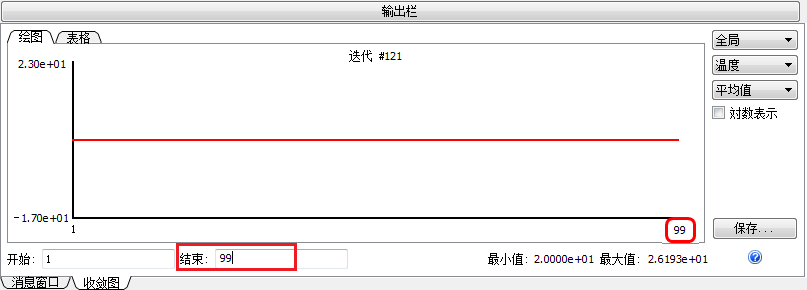

注意：由于“自动强制对流”已启用，因此仅对分析的第一部分进行流动求解。流动求解达到预定迭代次数 (100) 后将会停下，仅计算热求解。因此，在上面的图中，前 100 次迭代的温度曲线比较平坦。要确定在第 100 次迭代之前流动求解是否收敛，请在达到第 100 次迭代之前检查温度变化。将“结束:”字段的值更改为 99 并按 Enter 键。

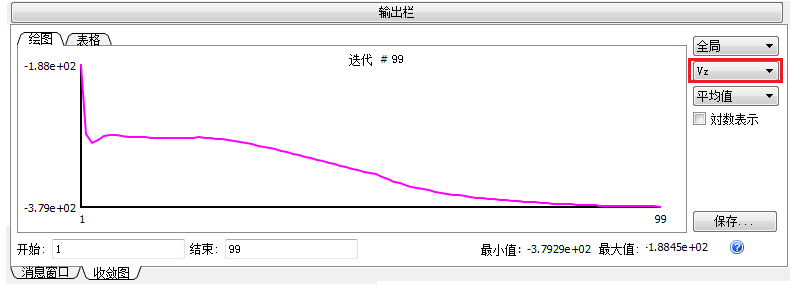

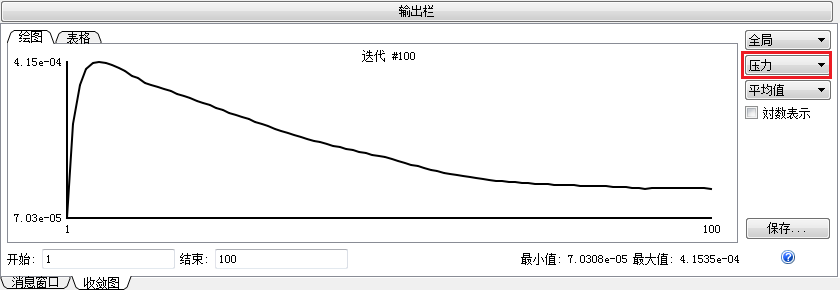

注意：如果在第 100 次迭代之前温度已开始变化，则我们就会知道流动求解在第 100 次迭代之前已达到收敛。在本例中，未发生这种情况。要检查流动求解的稳定性，请从结果菜单中依次选择“压力”和“Vz”，以检查 Z 方向（主流动方向）上的压力和速度。
结论：压力波动极小，主流动变化几乎平坦，因此流动收敛足以用于趋势分析。
