发布选项

将 CAD 文件检入 Vault 之后，Vault 客户端将发布一个可视化文件。“发布选项”功能使您可以针对每个 CAD 应用程序指定发布可视化文件的方式。

注：只有具有管理权限的用户才能使用此功能。

您可以为以下每种 CAD 应用程序指定选项：

二维 Inventor
三维 Inventor
所有 AutoCAD 应用程序
注：此设置只适用于所有 AutoCAD 应用程序共有的选项。如果一个设置不是所有 CAD 应用程序所共有的，则该设置不会显示。
仅 AutoCAD
仅 AutoCAD Mechanical
仅 AutoCAD Electrical

二维 Inventor 选项

下表描述了可用于二维 Inventor 的发布选项。某些选项只能应用于特定的 Inventor 版本。

选项	描述
所有图纸	如果启用该选项，将创建 IDW 文件中显示的所有图纸。如果禁用该选项，则只显示当前图纸。
在查看器中显示	在查看器中显示创建的可视化文件。
DWF 类型	指定创建的文件是 DWF 还是 DWFx。
启用标签编辑	启用该功能可以在 DWF 中编辑标签。
启用标签	启用该功能可以向 DWF 添加标签。
启用测量	启用该功能可以在 DWF 查看器中测量数据。
启用打印	启用该功能可以从 DWF 查看器中进行打印。
包含三维模型	在 DWF 中包含三维模型。
包含空白特性	在 DWF 文件中包含没有值的特性。
替代图纸颜色	启用该选项后，将使用在“图纸颜色 - 红色”、“图纸颜色 - 绿色”和“图纸颜色 - 蓝色”中定义的值来确定 DWF 背景的颜色。
发布模式	指定用来发布 DWF 文件的模式。
图纸颜色 - 蓝色	定义背景中蓝色成分的量。整数值范围是 0 到 255。
图纸颜色 - 绿色	定义背景中绿色成分的量。整数值范围是 0 到 255。
图纸颜色 - 红色	定义背景中红色成分的量。整数值范围是 0 到 255。
显示排除的图纸	将设置为“不打印”的图纸包含在 DWF 文件中。
包含图纸表格	将图纸表格包含在 DWF 文件中。

三维 Inventor 选项

下表描述了可用于三维 Inventor 的发布选项。某些选项只能应用于特定的 Inventor 版本。

选项	描述
仅 BOM 表零件	使所有零件的 BOM 数据都使用展开格式。
BOM 表结构	将所有零件的部件及子部件中的 BOM 表数据强制为使用结构化格式。
零部件特性	将各个零部件的特性信息都包含在部件中。
在查看器中显示	在查看器中显示创建的 DWF 文件。
DWF 类型	指定创建的文件是 DWF 还是 DWFx。
启用标签编辑	启用该功能可以在 DWF 中编辑标签。
启用标签	启用该功能可以向 DWF 添加标签。
启用测量	启用该功能可以在 DWF 查看器中测量数据。
启用打印	启用该功能可以从 DWF 查看器中进行打印。
面质量	定义 DWF 的分辨率。
包含所有成员	在 DWF 文件中包含 iPart 或 iAssembly 的所有成员。
包含动画	在 DWF 文件中包含表达视图内的动画。
包含空白特性	在 DWF 文件中包含没有值的特性。
包含设计视图	在 DWF 文件中包含所有设计视图。
包含位置表达	在 DWF 文件中包含所有位置表达。
大部件模式	提高使用大部件时的性能和稳定性。注意：如果在使用小部件时启用这种模式，那么可能会降低性能。在决定应采用哪种模式时，需要考虑部件的大小、大部件的数量以及部件中数据的类型。
质量特性	计算并存储 DWF 文件中的模型的物理特性。
发布模式	指定用来发布 DWF 文件的模式。
发布屏幕快照	截取三维工程图的快照，并将其作为平面图像在 DWF 文件中发布。该图像不能旋转或标记。此特性与“屏幕快照 DPI”特性结合使用。
屏幕快照 DPI	确定启用了“发布屏幕快照”特性时所截取的屏幕快照的 DPI（整数格式）。
钣金展开模式	在 DWF 文件中包含展开模式模型。
钣金样式信息	在 DWF 文件中包含钣金样式信息。
焊接件准备	在 DWF 文件中包含三维焊接件准备信息。
焊接件符号	将三维焊接件符号包含在 DWF 文件中。

注：默认情况下，在创建新 Vault 时，会启用 3D Inventor 文件的特性和 BOM 表信息。

AutoCAD 共有选项

下表描述了所有 AutoCAD 应用程序共有的发布选项。

选项	描述
包含图层信息	在 DWF 文件中包含图层信息，以使图层可见。
初始化布局	初始化文件中的布局并确保这些布局符合当前的布局标准。当使用旧 CAD 文件强制恢复之前的准确性或使用 Autoloader 向 Vault 添加文件时，此特性尤其有用。
日志文件路径	指定要用来存储 DWF 文件的位置的路径。
启用打印戳记	启用打印戳记并将打印戳记放在每个工程图的指定拐角上，并且/或者将其记录到文件中。
使用用户 DWG 中的页面设置	忽略“发布选项”对话框中的其他所有设置，使用发布应用程序中的设置。
可视化类型	指定检入时创建的文件是 DWF 类型还是 DWFx 类型。

AutoCAD 选项

下表描述了可用于 AutoCAD 系列产品的发布选项。某些选项只能用于特定的 AutoCAD 应用程序（例如 AutoCAD Electrical）。

选项	描述
居中打印	使工程图居于页面中心。
工程图方向	将工程图的方向设定为“纵向”或“横向”。
布满图纸	使工程图布满要在上面打印该工程图的图纸。
隐藏图纸空间对象	隐藏图纸空间视口中的对象。
包含布局	在可视化文件中包含所有布局。
包含模型空间	在可视化文件中包含模型空间。
图纸大小(英制)	以英寸为单位指定图纸大小。输入在打印配置文件 (PC3) 中定义的图纸大小的内部名称（不是显示名称）。例如，对于 11 X 17 英寸的图纸，您需要输入 ANSI_B_(11.00_x_17.00_Inches)。
图纸大小(公制)	以毫米为单位指定图纸大小。输入在打印配置文件 (PC3) 中定义的图纸大小的内部名称（不是显示名称）。例如，对于 A4 的图纸，您需要输入 ISO_A4_(210.00_X_297.00_MM)。
打印对象线宽	在图像中包含对象线宽。
最后打印图纸空间	先打印模型空间几何图元，而后打印图纸空间几何图元。启用此选项会更改包含“布局和模型”的文件中“模型”选项卡的位置。
打印样式表	指定打印机或打印机配置文件 (PC3)。
倒置打印	以工程图旋转 180 度后的效果打印工程图。
使用打印样式打印	创建 DWF 文件时打印样式信息。
质量	设定 DWF 文件的显示质量。
缩放线宽	按照打印比例缩放线宽。
着色打印	指定着色打印选项。
打印范围	指定打印区域。

Revit 选项

下表描述了可用于 Revit 的发布选项。

选项	说明
DWF 图像格式	指定文件是无损还是有损的。
DWF 图像质量	使用质量设置（低、中、高）指定是将 DWF 图像导出为 PNG 文件（默认）还是导出为压缩的 JPG 格式。
图纸格式	指定二维视图/图纸的图纸格式（ISOxx、ANSIxx、ARCHxx）
视图选择类型	指定需要发布的视图。单个 - 发布上次保存的视图/默认视图。模型中的图纸 - 发布所有图纸。模型中的视图 - 发布所有视图。模型中的所有视图和图纸 - 发布所有图纸和所有视图。
导出区域	指定除几何表示以外的面积特性的导出，以便用户可以使用设施管理软件（如 Autodesk FMDesktop）或 DWF 标记软件（如 Autodesk Design Review）来查看单独的房间及房间数据。
导出对象数据	指定导出的视图中对象的实例和类型特性的导出。有关详细信息，请参见 Revit 帮助中的“将对象数据导出到 DWF 文件”。
工程图方向	指定工程图是横向还是纵向的。
出错时停止	指定当出现错误时 Job Processor 是否停止运行。
DWF 类型	指定创建的文件是 DWF 还是 DWFx。

发布选项管理

注：您必须是管理员才能配置发布选项。

单击“工具”“管理”“Vault 设置”。
在“Vault 设置”对话框中，单击“可视化”选项卡。
单击“选项”。

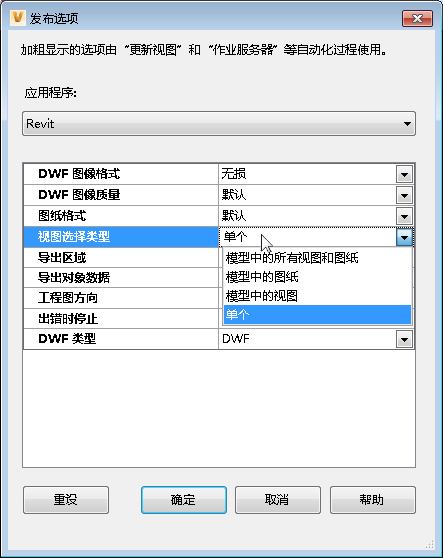

在“发布选项”对话框中的“应用程序”列表中，选择您要为其自定义可视化设置的应用程序。
选中您要启用的每个发布选项旁边的复选框。如果该选项有预定义的值，请从“自定义”列中的列表中选择一个值。
单击“确定”以保存更改并关闭“发布选项”对话框。

注：您随时可以单击“重设”将您对当前会话的所有更改恢复为默认值。
