「隱藏情況」對話方塊 -「層級設定」(AutoCAD Mechanical 工具集)

樹狀檢視 以圖形方式描述隱藏情況。隱藏情況的名稱是根節點。層級顯示為根節點的子節點，以 z 順序列示。隱藏情況中的圖塊名稱、元件視圖以及資料夾將顯示在相應層級下的樹中。選取用於層級的元素幾何圖形 (例如直線和弧) 做為單個圖元具名的自由物件顯示。
垂直工具列 包含對樹狀檢視中選取的項目進行操作的按鈕。各按鈕的可用性取決於其與選取的關聯。
	按鈕
		建立一個層級，並將其加入至樹中的目前選取之下。
		暫時隱藏此對話方塊以便為目前選取的層級點選物件。 若要選取圖塊例證： 按一下屬於圖塊例證的幾何圖形。工具提示會顯示圖塊的名稱。 選取元件視圖或資料夾的步驟： 連續按屬於元件視圖或資料夾的物件，直到在工具提示中看到元件視圖或資料夾的名稱。 選取自由物件的步驟： 連續按自由物件，直到在工具提示中看到其名稱。 從選集中移除物件的步驟： 按下 Shift 鍵並連續按該物件，直到在工具提示視窗中看到其名稱。
		移除在樹中選取的項目。 如果所選項目是根節點，則會刪除整個隱藏情況，並建立 2 個空層級。如果隱藏情況僅包含 2 個層級，則不會移除層級，但會移除層級內的所有內容。如果所選項目為一個層級，則會從隱藏情況中移除該層級及其所有內容。
		將選取的層級移往頂部。
		將選取的層級上移一個層級。
		將選取的層級下移一個層級。
		將選取的層級移往底部。
		暫時隱藏此對話方塊以展示圖面。按下 Esc 或 Enter 以返回此對話方塊。

「基本」頁籤
	層級設定
		層級名稱 提供空間，以供您指定層級的名稱。程式將在樹狀檢視中展示此名稱。
		選取 展示為該層級選取的圖元數目。複本參閱為該層級選取的 Mechanical 結構物件數目。
	自動背景選取 為此層級重疊的物件設定自動背景選取選項。此選項僅在做為背景的層級上才可用
	自動選取 自動選取背景物件，並將它們加入到選取的層級。
	僅選取複本 僅將自動選取限制到元件視圖與資料夾。
「進階」頁籤
	層級設定
		僅使用外輪廓 僅將外輪廓用作前景計算。選取後，如果輪廓內部包含開口 (例如孔和槽)，則透過開口將看不到背景物件。此選項通常用於在前景物件包含盲孔時隱藏背景物件。

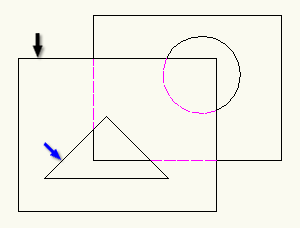

	範例 在此範例中，前景包含矩形 (黑色箭頭) 和三角形開口 (藍色箭頭) 物件。由於選取了「僅使用外輪廓」，因此透過開口看不到背景物件。程式將使用隱藏線顯示它們。 在此範例中，未選取「僅使用外輪廓」。可以透過三角形開口看到背景物件。
	儲存輪廓 儲存前景幾何圖形的外輪廓，以便在以後的隱藏線計算中使用。如果修改了前景，則 AutoCAD Mechanical 工具集 可能無法準確計算隱藏線，因為該計算是以儲存的輪廓線而非實際輪廓線為基礎進行的。僅當在加入或修改幾何圖形時發現明顯的效能降低時，才可使用此選項。 註: 僅在選取了「僅使用外輪廓」勾選方塊時，此選項才可用。
	反轉前景 置換前景和背景的角色。程式將隱藏不被前景邊界重疊的物件並展示被前景重疊的物件。
	僅使用前景中的輪廓線圖層 將圖層篩選套用至前景選集，篩選出除輪廓線圖層和非 Mechanical 圖層之外的所有圖層。依預設，AM_0、AM_1 和 AM_2 為輪廓線圖層，並且您最多可定義四個輪廓線圖層。依預設，程式將繪製這些圖層上的所有有效前景物件。如果清除此勾選方塊，則屬於前景選集的所有物件均顯示為前景物件，不管它們是否為有效的前景物件。
「物件排除」頁籤
	用作前景的物件
		暫時隱藏此對話方塊，以便從前景排除集選取或移除物件。 若要選取圖塊例證： 按一下屬於圖塊例證的幾何圖形。工具提示會顯示圖塊的名稱。 若要選取元件視圖或資料夾，請連續按屬於元件視圖或資料夾的物件，直至您在工具提示中看到元件視圖或資料夾的名稱。 將自由物件加入排除集的步驟： 連續按自由物件，直到在工具提示中看到其名稱。 從選集中移除物件的步驟： 按下 Shift 鍵的同時連續按此物件，直至在工具提示中看到其名稱。
		清除排除集的目前選取。
		排除選取的物件 指定前景排除集的物件不是計算為前景的一部份。
	用作背景的物件
		暫時隱藏此對話方塊，以便從背景排除集選取或移除物件。 若要選取圖塊例證： 按一下屬於圖塊例證的幾何圖形。工具提示會展示圖塊的名稱。 若要選取元件視圖或資料夾，請連續按屬於元件視圖或資料夾的物件，直至您在工具提示中看到元件視圖或資料夾的名稱。 將自由物件加入排除集的步驟： 連續按自由物件，直到在工具提示中看到其名稱。 從選集中移除物件的步驟： 按下 Shift 鍵的同時連續按此物件，直至在工具提示中看到其名稱。
		清除排除集的目前選取。
		排除選取的物件 指定為背景排除集選取的物件不做為背景的一部份隱藏。
設定 可開啟「隱藏選項」對話方塊，並使您可以設定 AMSHIDE 的預設值。

註:

1. 此對話方塊的預設可從「隱藏選項」對話方塊中設定 (執行 OPTIONS/AMOPTIONS 指令，並在此對話方塊上按一下「AM:結構」頁籤 「隱藏選項」或「設定」按鈕進行存取)。
2. 您可以透過拖曳一側或轉角來重調對話方塊的大小。
