建立熔接符號，並將其貼附至繪製區中的物件。
查找
摘要
您可以為各種熔接選取圖形符號。「熔接符號」對話方塊會動態變更，以僅展示與您所選熔接類型相對應的需求。
提示清單
系統會顯示下列提示。
- 選取要貼附的物件

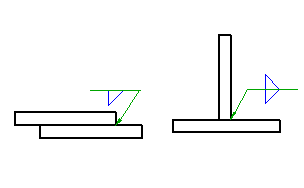

- 將符號貼附至物件。若要放置符號，而不將其貼附至任何物件，請按一下您想放置引線箭頭的位置。如果要放置不含引線的符號，請按一下您要放置符號的位置。
- 起點
- 指定引線箭頭的位置。如果您將符號貼附至弧、圓、橢圓或雲形線，AutoCAD Mechanical 工具集 會自動確定起點，而不會顯示此提示。
- 下一點
- 指定引線下一頂點的位置。 註:
- 如果您將符號貼附至弧、圓、橢圓或雲形線，AutoCAD Mechanical 工具集 會強制引線與貼附的物件互垂。若要取代此限制，請在移動游標時，按「切換符號引線正投影模式」鍵 (依預設為 Shift+F)。
- 如果您將符號貼附至一條直線，AutoCAD Mechanical 工具集 不會執行此限制。若要使引線線段互垂於貼附的直線，請移動游標，以使引線近似互垂，並沿著顯示的對齊路徑進行追蹤。
- 符號
- 將符號放置在最近一次按一下的位置。
- 資源庫
- 指定從符號資源庫中取得符號設定。
- 符號名稱 - 指定要從符號資源庫中取得的事先規劃符號的名稱。
- ? - 列示您可以選取的事先規劃符號的名稱。
