AutoCAD Mechanical 工具集 提供了 11 種可供插入圖面的符號。
支援的符號修訂有：
- 基準識別碼符號
- 基準目標符號
- 邊符號
- 特徵控制框符號
- 特徵識別碼符號
- 引線註記符號
- 推拔與斜度符號
- 表面加工符號
- 熔接符號
- 標記/戳記符號
- 固定接合符號
符號和製圖標準
製圖標準定義了每個符號的行為和特性。若要變更特性，請編輯標準的元素。在「選項」對話方塊的「AM:標準」頁籤中存取標準的元素。
一般特性
貼附行為
建立符號時，您可以將其貼附至物件。此後，當移動物件時，該符號也會隨著移動。
當貼附點不再有效時，符號可以從物件中分離出來。例如
- 如果符號已貼附至圖塊參考，而該圖塊已重新定義，並且貼附點會移動。
- 如果符號已貼附至模型文件的圖面視圖幾何圖形，並且更新或編輯事件會導致引線貼附點消失。

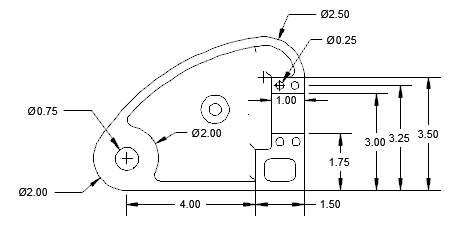

更新事件之前

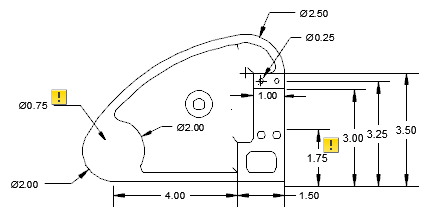

更新事件之後
如果註解監控已打開，它會追蹤已分離的註解，並使用徽章亮顯分離的註解。按一下徽章，將顯示一個功能表，其中包含特定於該註解的選項。
引線建立行為
如果您將符號貼附至弧或雲形線，該符號會強制使第一條引線線段垂直於所貼附物件。在移動十字游標時，您可以透過按「切換符號引線正投影模式」鍵 (依預設為 Shift+F) 來取代此行為。
如果您將符號貼附至線，某些符號會強制使第一條引線線段與所貼附物件互垂。對於不展示此行為的符號，如果打開物件鎖點追蹤，AutoCAD Mechanical 工具集 會顯示互垂對齊路徑以追蹤這些符號。
引線起點掣點編輯行為

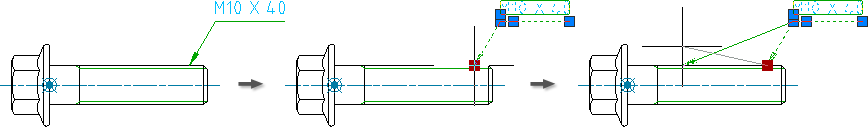

如果拖曳引線的起點，整個符號會隨之移動。

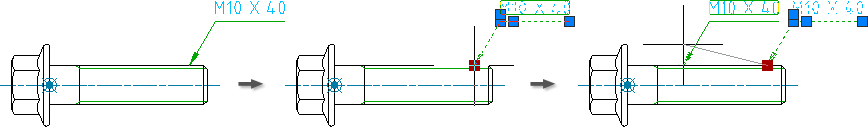

在移動十字游標時，您可以按「將符號引線切換至拉伸模式」鍵 (依預設為 Shift+G) 來取代此行為。在此模式下，符號不會移動。但是，第一條引線線段會進行拉伸。
- 基準識別碼符號 (因為依預設，它們允許拉伸第一條引線線段)。
- 基準目標符號 (因為製圖標準會指定第一條引線線段必須永遠互垂於所貼附的物件)。
符號資源庫
某些符號可讓您將已完全規劃的符號儲存至資源庫。然後，您可以從功能區將它們直接插入圖面，而無需指定值，或僅需指定來自所儲存符號的值。
編輯符號
若要編輯已插入圖面之符號的符號文字，請按兩下該符號。按兩下引線會顯示符號的「設定」對話方塊的「引線」頁籤。
摘要
| 符號 | 第一條引線線段垂直於貼附的弧 | 第一條引線線段垂直於貼附的直線 | 符號資源庫 | 透過註解監控追蹤？ | Shift+G 支援 |
|---|---|---|---|---|---|
|
基準識別碼 |
是 | 是 | 是 | ||
|
基準目標 |
是 | ||||
|
邊 |
是 | 是 | 是 | 是 | |
|
特徵控制框 |
是 | 是 | 是 | 是 | 是 |
|
特徵識別碼 |
是 | 是 | 是 | 是 | |
|
引線註記 |
是 | 是 | 是 | 是 | |
|
推拔與斜度 |
是 | 是 | 是 | ||
|
表面加工 |
是 | 是 | 是 | 是 | |
|
熔接 |
是 | 是 | 是 | 是 | |
|
標記/戳記 |
是 | 是 | 是 | 是 | |
|
固定接合 |
是 | 是 | 是 | 是 |
