材料表性質與零件表
藉助 AutoCAD Mechanical 工具集 的材料表功能，他們可擷取每個元件的零件號碼、切割長度與質量，以在設計文件中起輔助作用。質量乘以數量將自動計算出個別元件的總質量。計算此總和可以得出圖面/設計的最終結果。依預設，所有性質 (零件號碼、切割長度、質量與總質量) 都顯示在每個零件表中，如以下零件表所示。
|
零件表 |
|||||||
|---|---|---|---|---|---|---|---|
|
料件 |
數量 |
零件號碼 |
描述 |
材料/標準 |
切割長度 (mm) |
質量 (kg) |
總質量 (kg) |
|
零件表 |
|||||||
|
料件 |
數量 |
零件號碼 |
描述 |
材料/標準 |
切割長度 (mm) |
質量 (kg) |
總質量 (kg) |
|
1 |
2 |
10025 |
裝配板 |
棒 50 x 6 |
175.0 |
0.413 |
0.826 |
|
2 |
6 |
30531 |
六角頭螺栓 |
ISO 4014 - M6 x 45 |
0.0 |
0.0 |
|
|
3 |
1 |
20105 |
I 型 |
AISC - M8 x 6.5 |
1200.0 |
11.608 |
11.608 |
|
12.434 |
|||||||

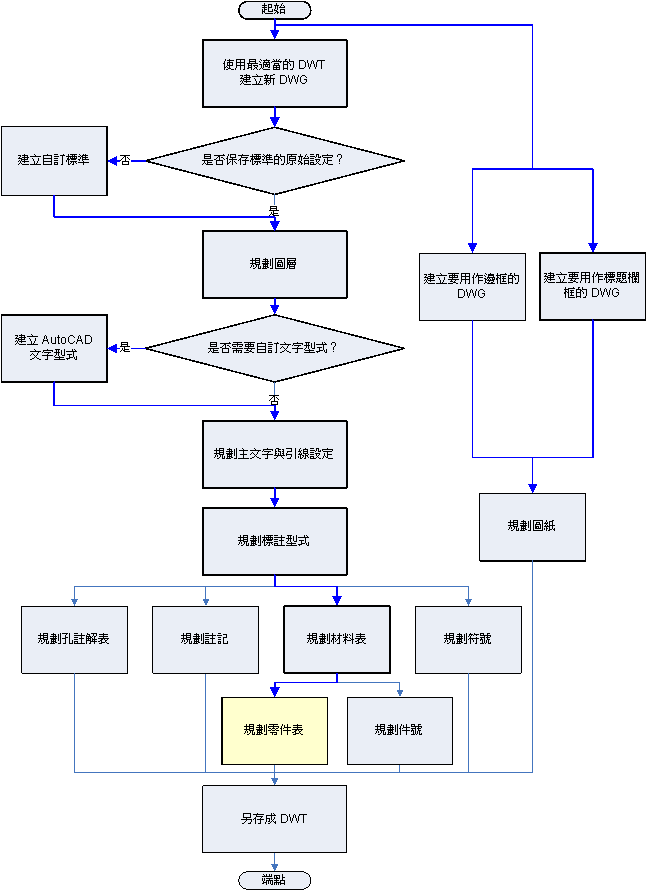

我在流程圖中的位置
欄寬與文字高度為：
|
性質 |
標題 |
欄寬 |
標題文字高度 |
資料文字高度 |
|---|---|---|---|---|
|
Item |
料件 |
10 mm |
3.5 mm |
3.5 mm |
|
QTY |
數量 |
|||
|
PART NUMBER |
零件號碼 |
20 mm |
||
|
DESCRIPTION |
描述 |
50 mm |
||
|
STANDARD |
材料/標準 |
|||
|
DIM |
切割長度 (mm) |
15 mm |
||
|
MASS |
質量 (kg) |
|||
|
TMASS |
總質量 (kg) |
