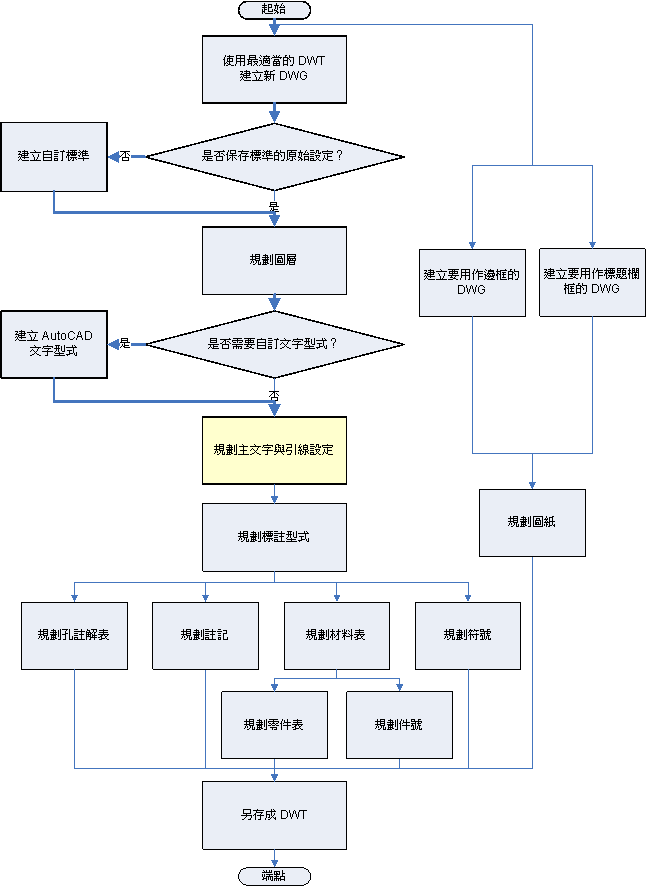

我在流程圖中的位置
文字型式與高度
由於所有既有圖面均使用 TrueType 字體「ISOCPEUR」，因此 AutoCAD Mechanical 工具集 會將該字體用於所有註解類型。
每種註解類型的高度與顏色都必須與既有圖面中註解類型的高度與顏色相符。下表列示了註解類型的文字高度和顏色，以及 AutoCAD Mechanical 工具集 中使用的描述。
|
註解類型 |
文字高度 |
文字顏色 |
AutoCAD Mechanical 工具集 描述 |
|---|---|---|---|
|
標註值 |
3.5 mm |
黃 (2) |
中號文字 |
|
尺度公差 |
2.5 mm |
紅 (1) |
小號文字 |
|
註記文字 |
3.5 mm |
黃 (2) |
中號文字 |
|
件號文字 |
5.0 mm |
白 (7) |
大號文字 |
|
零件表文字 |
3.5 mm |
黃 (2) |
中號文字 |
