此次組合可建立內側具有圓管的石材填實排水結構。
貼附
此次組合的貼附點可以位於排水結構的底部中心、頂部中心或頂角處。

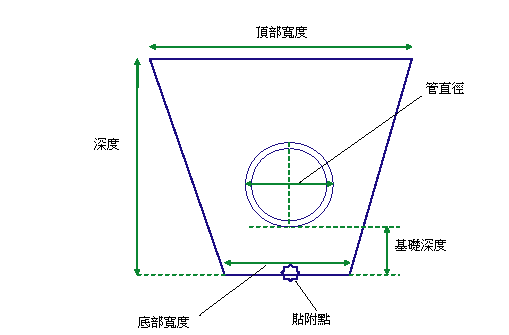

輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 側 |
指定在貼附點的右側或左側插入次組合。 |
左/右 | 右 |
| 貼附點 | 指定次組合貼附點的位置。 | 字串；(a) 頂部中心；(b) 底部中心，(c) 頂角 | 頂角 |
| 底部寬度 | 溝渠的底部寬度 | 正數 |
1.0 ft 0.3 m |
| 頂部寬度 | 溝渠的頂部寬度 | 正數 |
1.5 ft 0.5 m |
| 深度 | 溝渠的總深度 | 正數 |
2.0 ft 0.6 m |
| 基礎深度 | 溝渠底部上方的管基礎的深度 | 正數 |
0.6 ft 0.2 m |
| 管直徑 | 排水管直徑 | 正數 |
0.6 ft 0.2 ft |
| 管厚度 | 管材料的厚度 (可選) | 正數 |
0.0 ft 0.0 m |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
| 參數 | 描述 | 狀態 |
|---|---|---|
| 深度 | 還可以從縱斷面高程取代溝渠深度。如果貼附點位於溝渠的頂部，則會將此縱斷面指定給溝渠底部，反之亦然。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
輸出參數
行為
此次組合可建置簡單排水結構的造型，如上圖中所示。
配置模式作業
在配置模式中，此次組合將依使用輸入參數所定義的那樣從貼附點開始進行繪製。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
| 點/連接 | 代碼 | 描述 |
|---|---|---|
| P1 | Drain_Bottom | |
| P2 | Drain_Bottom_Outside | |
| P3 | Drain_Top_Outside | |
| P4 | Drain_Top_Inside | |
| P5 | Drain_Bottom_Inside | |
| P6 | Drain_Center | |
| P7 | Flow_Line | 使用路緣和邊溝之間的既有點代碼 (如果有)。 |
| L1 | Top, Drain_Top | |
| L2、L3、L4 | Datum, Drain_Bottom | |
| S1 | Trench_Backfill | |
| S2 | Drain_Area |

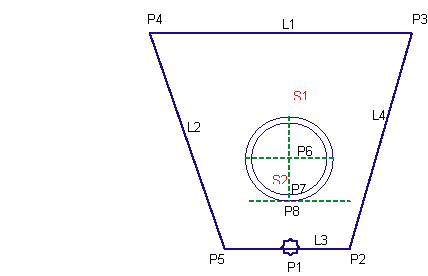

編碼圖
