此次組合用於取代既有的人行道，從既有人行道外側邊緣開始，並朝路緣插入地面。
若要使用此次組合，應具有可定義既有人行道外側邊緣資訊的獨立定線。此點處的高程可從地形或縱斷面得出。另外，如果定義此邊緣的元件也是另一個修復元件，則可以將它們做為已標記的點傳入，從而傳輸偏移和高程資訊。
貼附
貼附點位於 (或接近) 人行道外側邊緣。為了取得更佳的效果，請在組合建構期間將此點插入到控制偏移 (具有固定的偏移) 標識點。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
|
側 |
指定在貼附點的右側或左側插入次組合。 |
左/右 |
右 |
|
人行道外側已標記的點 |
用於定義人行道外側邊緣和高程，以開始次組合 (可選) |
字串 |
無 |
| 寬度 | 人行道的寬度 (從人行道邊緣高點向內測量) |
數字 |
1.5m 5.0ft |
| 百分比坡度 | 百分比形式的人行道橫向坡度，從人行道的高側邊緣向內測量 |
數字 |
-2% |
|
深度 |
人行道的深度或厚度 |
正數 |
|
| 標記內側點 | 要儲存在新人行道低側邊緣的已標記點的名稱 (可選) |
字串 |
無 |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
| 人行道外側邊緣 | 此參數會將建議的人行道的外側邊緣設定為起點。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。 |
可選 |
|
左側邊溝縱斷面 |
此參數將設定建議的人行道的外側邊緣高程值。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 |
可選 |
| EGTopSurf | 如果沒有為鋪面左/右邊緣的高程提供縱斷面，則將選擇該偏移處的地形高程做為高程值。以下物件類型可以用作指定此地形的目標：地形。 |
必需 |
輸出參數
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 百分比坡度 | 百分比形式的人行道橫向坡度，從人行道的高側邊緣向內測量 |
數字 |
-2% |
|
深度 |
人行道的深度或厚度 |
正數 |

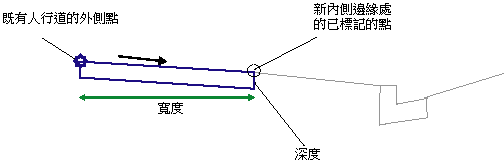

行為
依預設，人行道外側邊緣位於貼附的已標記的點處或關聯的定線處。同樣，將根據關聯的標識點或縱斷面，或從該偏移處的地形來設定高程。
建立此起點後，會從此點以指定的寬度、坡度和深度向內插入人行道結構鏈接。如果為「標記內側點」指定了名稱，則會在新人行道低側邊緣儲存已標記的點。
配置模式作業
在配置模式中，此次組合起始於貼附點，並透過指定的標註 (例如寬度、坡度和深度) 來繪製單一造型。
建構組合時，如果先前沒有任何已標記的點，則建議在控制偏移處加入此次組合。此控制偏移可以位於自基準線標識的適當偏移處，以便使配置模式看起來像典型橫斷面。但是，建議使用者不必將此控制偏移對映到廊道狀態中的任何「定線/縱斷面」，因為那樣將會引發某些問題，例如在某些情況下使設計不互垂於基準線。不關聯此控制偏移將不會對廊道產生任何影響，因為起點是透過次組合巨集以準確的位置貼附到定線/已標記的點的。
點、連接和造型代碼
|
點/連接 |
字碼 |
描述 |
|---|---|---|
|
P1 |
Sidewalk_In |
完工整地地形上的人行道內側邊緣 |
|
P2 |
Sidewalk_Out |
完工整地地形上的人行道外側邊緣 |
|
L1 |
Top Sidewalk |
|
|
L2 |
Datum |
|
|
S1 |
Sidewalk |
人行道混凝土區域 |

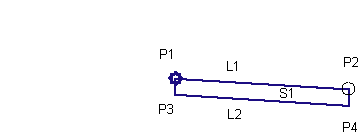

編碼圖
