覆疊加寬以符合坡度 2

貼附

貼附點位於加寬車道上完工整地地形的內側邊緣。

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
左側插入點偏移	左側插入點的偏移。這是左側加寬車道的起點，通常位於既有左側車道邊緣。	數字	0.0
右側插入點偏移	右側插入點的偏移，通常位於既有右側車道邊緣。	數字	0.0
覆疊深度	既有完工整地地形上方的覆疊深度	正數	0.100 m 0.30 ft
左側寬度	左側加寬車道的寬度	正數	3.6 m 12.0 ft
右側寬度	右側加寬車道的寬度	正數	3.6 m 12.0 ft
鋪路 1 深度	完工整地地形和鋪路 1 之間的深度	正數	0.025m 0.083 ft
鋪路 2 深度	鋪路 1 與鋪路 2 之間的深度	正數	0.025 m 0.083 ft
基準深度	鋪路 2 與基準之間的深度	正數	0.100 m 0.333 ft
基層深度	基本圖層頂部與底部之間的深度	正數	0.300 m 1.0 ft

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
既有地形	定義既有道路的地形的名稱。以下物件類型可以用作指定此地形的目標：地形。	必需
左側插入點偏移	可以用於取代固定的「左側插入點偏移」，並將該點與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
右側插入點偏移	可以用於取代固定的「右側插入點偏移」，並將該點與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
左側寬度	可以用於取代固定的「左側寬度」，並將車道邊緣與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
右側寬度	可以用於取代固定的「右側寬度」，並將車道邊緣與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選

參數	描述	類型
百分比坡度	在既有地形上計算出的從取樣點到插入點的坡度	數字

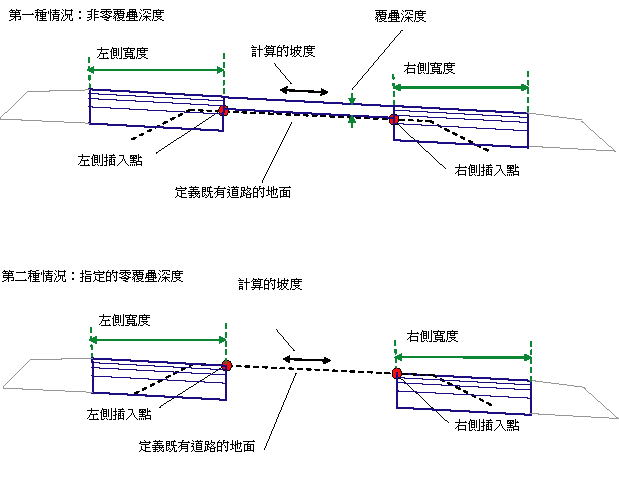

將確定既有地形上左側插入點和右側插入點的高程，並計算出這兩點之間的坡度。如果指定非零的「覆疊深度」，則會沿著計算出的坡度在既有車道上方加入一個覆疊圖層。將透過在既有坡度比上疊合一個或多個連接，來建立封閉的覆疊造型。將沿著計算出的坡度從覆疊邊緣向外插入指定寬度的加寬車道。

如果將「覆疊深度」指定為零，則會沿著既有坡度比從插入偏移向外插入加寬車道。

鋪面圖層將在每個端點處使用垂直連接來封閉。同時還將從基層內側邊緣到既有地形放置一個垂直連接。

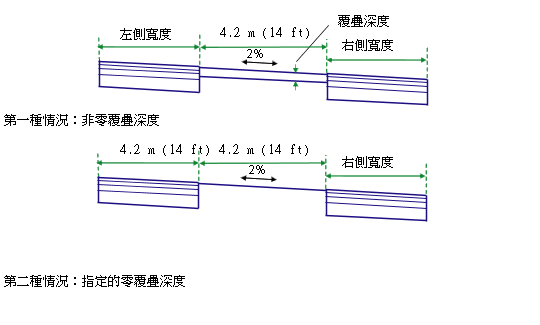

在配置模式中，此次組合將貼附至任何合宜的點。覆疊圖層按以下樣式來展示：深度統一、寬度為 4.2 公尺 (或 14 英呎)、坡度為 -2%。加寬車道將從覆疊邊緣 -2% 的坡度延伸指定的寬度和深度。

在塑型模式中，此次組合將調整為由「插入點」和「既有地形」確定的位置和坡度。

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

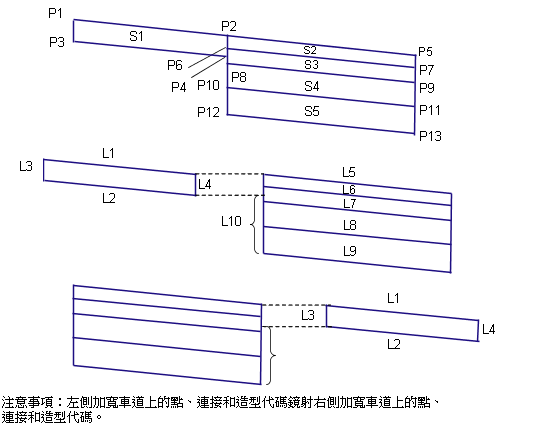

點、連接或造型	字碼	描述
P5	ETW	完工整地地形上的加寬外側車道邊緣
P7	ETW_Pave1	鋪路 1 上的加寬外側車道邊緣
P9	ETW_Pave2	鋪路 2 上的加寬外側車道邊緣
P11	ETW_Base	基準上的加寬外側車道邊緣
P13	ETW_Sub	基層上的加寬外側車道邊緣
L1、L5	Top, Pave	完工整地地形地面
L2	Overlay	既有地形上的疊合連接。請注意，點 P3 與 P4 之間可能存在多個連接。
L6	Pave1
L7	Pave2
L8	Base
L9	SubBase, Datum
L10	Datum
S1	Overlay	覆疊與既有車道之間的區域
S2	Pave1
S3	Pave2
S4	Base
S5	SubBase
