此次組合可插入所有圖層均包含延伸至邊坡點的基層的鋪路路肩。您還可以減少多個次圖層的深度以便在某些所選材料圖層周圍交錯基層材料。
貼附
貼附點位於鋪路路肩的內側邊緣，鋪路路肩通常位於外側車道邊緣。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 側 |
指定在貼附點的右側或左側插入次組合。 |
左/右 | 右 |
| 路肩寬度 | 從貼附點到路肩鉸接點的寬度。 | 數字 |
2.4 m 8.0 ft |
| 使用超高坡度 | 指定使用在基準線定線上定義的超高規格中的坡度。 |
選取清單：
|
否 |
| 路肩坡度方向 |
指定將路肩坡度方向設為遠離路拱或向路拱 |
選取清單：
|
遠離路拱 |
| 預設路肩坡度 | 路肩地形的預設橫向坡度。如果未使用超高坡度或沒有為基準線定線指定超高坡度，則會使用此值。 | 數字 | -4.0% |
| 基層邊坡類型 | 選取是保持邊坡連接具有固定坡度和可變寬度，還是保持其具有固定寬度和可變坡度 | 選取清單：a)「保留坡度，調整寬度」、b)「保留寬度，調整坡度」 | 保留坡度，調整寬度 |
| 邊坡坡度/寬度 | 邊坡連接的固定寬度值或固定坡度值 (x : 1)。 | 正數 | 4 ( : 1) |
| 基層超高 | 指定使用在基準線定線上定義的超高規格中的坡度。 | 選項清單：a.)「否」，b.)「外側路肩坡度」，c.)「內側路肩坡度」 | 否 |
| 預設基層坡度 | 基層地形的預設橫向坡度。如果未使用超高坡度或沒有為基準線定線指定超高坡度，則會使用此值。 | 數字 | -4.0% |
| 鋪路 1 深度 | 完工整地地形和鋪路 1 之間的深度 (零表示忽略) | 數值 (非負數) |
0.025 m (0.083 ft) |
| 鋪路 1 與鋪路 2 之間的間隙 | 鋪路 1 到鋪路 1 與鋪路 2 之間的交錯基層材料的深度減少量 | 正數 |
0.000m 0.000 ft |
| 鋪路 2 深度 | 第二層鋪面材料的深度 (零表示忽略) | 數值 (非負數) |
0.025 m 0.083 ft |
| 鋪路 2 修剪 | 減少鋪路 2 材料的寬度以允許基層交錯。材料圖層的側邊緣將具有與路肩邊坡坡度相同的坡度。 | 正數 |
0.4 m 1.32 ft |
| 鋪路 2 和基準之間的間隙 | 鋪路 2 到鋪路 2 與基層路線之間的交錯基層材料的深度減少量 | 正數 |
0.01 m (.033 ft |
| 基準深度 | 基層路線的深度 (在鋪路 2 和基層之間；零表示忽略) | 數值 (非負數) |
0.100 m 0.333 ft |
| 基準修剪 | 減少基準路線材料的寬度以允許基層交錯。材料圖層的側邊緣將具有與路肩邊坡坡度相同的坡度。 | 正數 |
0.4 m 1.32 ft |
| 基層深度 | 從基層路線底部到貼附點處的基層圖層深度 (零表示忽略) | 數值 (非負數) |
0.300 m 1.0 ft |
| 表土厚度 | 指定邊坡連接上的材料襯套的深度。如果輸入的值為零 - 則不會加入任何襯套材料。 | 數值 (非負數) | 0.0 |
| 表土造型代碼 | 指定表土材料的造型代碼 | 字串 | Topsoil |
| 鋪路 1 造型代碼 | 指定頂部圖層 (如果已啟用，則位於表土下方) 材料的造型代碼 | 字串 | Pave1 |
| 鋪路 2 造型代碼 | 指定第二個圖層 (位於基準路線上方) 材料的造型代碼 | 字串 | Pave2 |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
| 參數 | 描述 | 狀態 |
|---|---|---|
| 路肩寬度 | 可用於取代固定的路肩寬度，並將路肩邊緣關聯到偏移定線。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
輸出參數
| 參數 | 描述 | 類型 |
|---|---|---|
| 邊坡坡度 | 邊坡連接的坡度 | 數字 |
| 邊坡偏移 | 路基邊坡點的偏移 | 數字 |
| 邊坡高程 | 路基邊坡點的高程 | 數字 |
| 路肩寬度 | 鋪路路肩的寬度 | 數字 |
| 路肩坡度 | 鋪路路肩的坡度 | 數字 |
行為
依指定的「路肩寬度」與「預設路肩坡度」從貼附點向外插入路肩的完工整地地形。將從起始於完工整地地形下方基層深度處的貼附點插入基層連接。

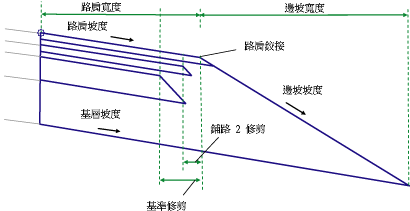

可以透過固定的坡度 (「保留邊坡坡度」= True) 或固定的寬度 (「保留邊坡坡度」= False) 插入路肩邊坡連接。如果使用固定的坡度，則將從路肩的外側邊緣延伸邊坡連接，直至其與基層連接相交。否則，會將基層圖層向路肩外側邊緣以外延伸「邊坡寬度」的距離，並且會將邊坡連接連接到基層的末端。

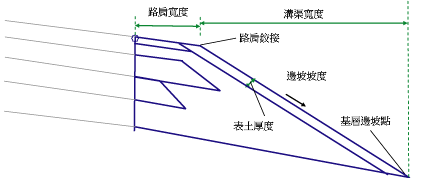

如果將表土材料設定為「正」值，則將在邊坡連接正下方的指定厚度處引入新材料圖層。將互垂於路肩邊坡連接測量厚度。此圖層從路肩的頂部圖層延伸至位於底部的路基邊坡連接。由於存在這一新圖層，因此路肩頂部圖層的寬度將依下圖中所示進行調整。
鋪路 1、鋪路 2 和基準地面連接以指定深度平行插入完工整地地形，直至它們與路肩邊坡連接相交。
如果將上方的修剪值設定為正值，則將按該值縮短上方各個材料，而將透過材料側坡等於邊坡坡度得出底部連接。

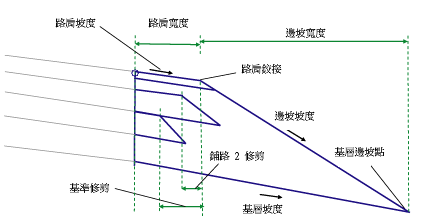

另外，如果將「鋪路 1/鋪路 2 和/或鋪路 2/基準之間的間隙」設定為正值 – 則將依照該間隙分隔那些圖層，如下圖中所示。

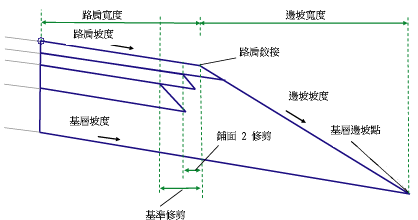

如果將鋪路 1/鋪路 2 和鋪路 2/基準之間的間隙設定為零，則將依如下所示繪製次組合。
如果透過零修剪值設定次圖層，則該次組合將類似於延伸全部圖層的路肩次組合，具有可選表土襯套。
配置模式作業
在配置模式中，此次組合透過指定給它的預設參數顯示組成路肩的連接。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
| 類型 | 代碼 | 描述 |
|---|---|---|
| P2 | EPS | 鋪路路肩的邊緣，完工整地地形 |
| P3 | Daylight_Sub | 基層邊坡點 |
| P5 | EPS_Pave1 | 鋪路 1 上的鋪路路肩邊緣 |
| P7 | EPS_Pave2 | 鋪路 2 上的鋪路路肩邊緣 |
| P9 | EPS_Base | 基準上的鋪路路肩邊緣 |
| L1、L2 | Top | 路肩的完工整地地形 |
| L4 | Pave1 | |
| L5 | Pave2 | |
| L6 | Base | |
| L3 | Datum, SubBase | |
| S1 | 使用者定義的代碼 | 路肩頂部圖層的使用者定義的代碼 (預設 - Pave1) |
| S2 | 使用者定義的代碼 | 路肩第二個圖層的使用者定義的代碼 (預設 - Pave2) |
| S3 | Base | |
| S4 | SubBase | |
| S5 | 使用者定義的代碼 | 表土材料的使用者定義的代碼 (預設 - Topsoil) |

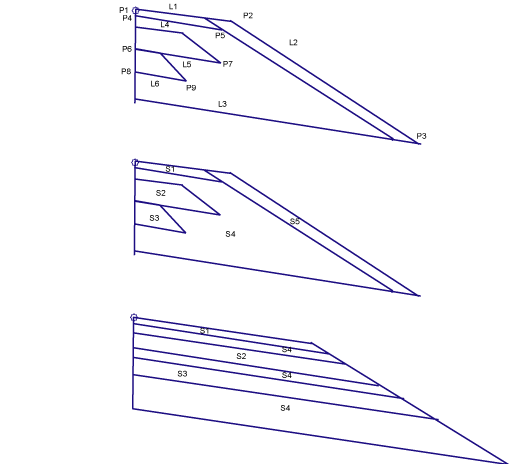

編碼圖
