此次組合可建立內外側均具有可選台階和後坡的溝渠結構。
貼附
貼附點位於可選內側台階最內側的點上。如果省略內側台階，則貼附點會位於溝渠結構內壁最內側的點上。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 側 |
指定在貼附點的右側或左側插入次組合。 |
左/右 | 右 |
| 底部寬度 | 溝渠的底部寬度 | 正數 |
2.0 ft 0.6 m |
| 溝渠深度 | 溝渠的深度 | 正數 |
2.0 ft 0.6 m |
| A1 | 頂部內壁的厚度 | 正數 |
0.45 ft 0.15m |
| B1 | 底部內壁增加的壁面厚度 | 正數 |
0.6 ft 0.2m |
| C | 溝渠底部襯套的厚度 | 正數 |
0.5 ft 0.15 m |
| D | 內壁上斜面的深度 | 正數 |
2.0 ft 0.6 m |
| E1 | 內側台階/後坡連接起點所在的鉸接點的深度 | 正數 |
0.0 ft 0.0 m |
| 內側台階寬度 | 內側台階 (可選) 的寬度。輸入零表示無台階 | 正數 |
1.5 ft 0.5 m |
| 內側台階坡度比 | 內側台階 (可選) 的橫向坡度比。從溝渠結構邊緣開始向外對其進行測量，正坡度表示自溝渠的上升台階 | 數字，坡度比類型 | 4% |
| F1 | 內側後坡連接 (可選) 的寬度。輸入零值表示無後坡連接 | 正數 |
1.0 ft 0.3 m |
| G1 | 內側後坡連接 (可選) 的坡度。從溝渠結構開始向外對其進行測量，正坡度表示自起點的上升連接 | 數字，坡度類型 | 1:1 |
| A2 | 頂部內壁的厚度 | 正數 |
0.45 ft 0.15 m |
| B2 | 外壁的傾斜寬度 | 正數 |
0.6 ft 0.2 m |
| E2 | 外側台階/後坡連接起點的鉸接點深度 | 正數 |
1.0 ft 0.3 m |
| 外側台階寬度 | 外側台階 (可選) 的寬度。輸入零表示無台階 | 正數 |
3.0 ft 1.0 m |
| 外側台階坡度比 | 外側台階 (可選) 的橫向坡度比。從溝渠結構邊緣開始向外對其進行測量，正坡度表示自溝渠的上升台階 | 數字，坡度比類型 | 4% |
| F2 | 外側後坡連接 (可選) 的寬度。輸入零值表示無後坡連接 | 正數 |
1.0 ft 0.3 m |
| G2 | 外側後坡連接 (可選) 的坡度。從溝渠結構開始向外對其進行測量，正坡度表示自起點的上升連接 | 數字，坡度類型 | 1:1 |
輸出參數
行為

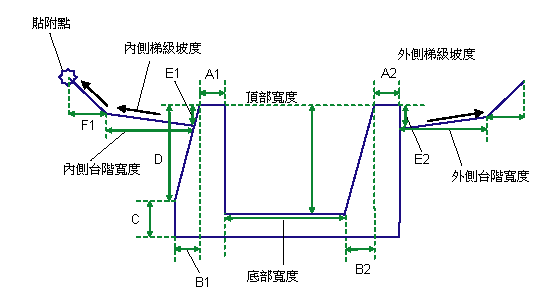

此次組合可建置溝渠結構的造型，如圖中所示。若要省略台階式和前坡連接，請為相應的寬度參數輸入零。
配置模式作業
在配置模式中，此次組合將依使用輸入參數所定義的那樣從貼附點開始進行繪製。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
| 點/連接 | 代碼 | 描述 |
|---|---|---|
| P10 | Ditch_In | |
| P1、P6 | Ditch_Back | |
| P2、P5 | Ditch_Face | |
| P14 | Ditch_Out | |
| L10、L13 | Top | |
| L10、L13 | Datum | 如果分別為 P11 的偏移 < P8；以及 P13 的偏移 > P9 |
| L11 | Top | |
| L12 | Top | |
| L1 和 L5 | Top | |
| L1 至 L5 | Ditch_Top | |
| L8 和 L9 | Datum | |
| L10 至 L13 | Backfill | |
| L6 | Backfill_Face | |
| S1 | Ditch | 溝渠結構造型區域 |

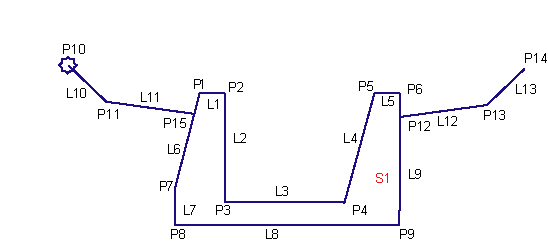

編碼圖
