連接寬度和坡度

此次組合為一般用途的公用程式，用於透過指定地面連接的寬度和坡度來加入地面連接。

可以指定百分比坡度值或比率坡度值。建置廊道模型時，若要允許可變寬度和坡度，則可使用定線或縱斷面。

貼附

貼附點位於連接的內側邊緣。此次組合可以插入到貼附點的左側或右側方向。

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	左
寬度	從內側邊緣偏移到外側邊緣偏移的車道寬度	正數	3.0 10.0 ft
使用超高坡度	指定以使用超高坡度	選項清單	否
坡度方向	指定將連接坡度方向設為遠離路拱或向路拱	選項清單	遠離路拱
坡度	連接的百分比坡度。負坡度表示沿插入方向向下延伸。	數字	2 (%)、(或 2 : 1)
點代碼	要指定給連接外側邊緣的一系列地形代碼	以逗號分隔的字串	P2
連接代碼	要指定給連接的一系列地形代碼	以逗號分隔的字串	Top, Datum
省略連接	此參數可以加入或移除地形連接。	是\否	否
使用超高	指定將超高坡度用於路肩	選取清單： a)「外側路肩坡度」、b)「內側路肩坡度」、c)「外側車道」、d)「內側車道」、e)「無」	無

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
寬度	可以用於取代固定的連接寬度，並將連接終點與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
百分比坡度	可以用於取代固定的「百分比坡度」，並將連接終點與縱斷面關聯。以下物件類型可以用作指定此參數的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

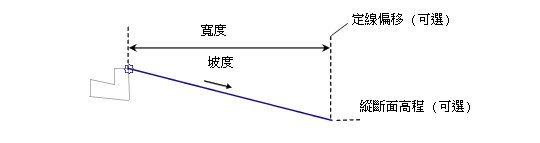

從貼附點開始，依插入方向加入連接，並依指定的寬度和坡度延伸。如果在廊道塑型期間為「寬度」指定了偏移水平定線名稱，車道的寬度將變更以與定線的偏移相符。如果為「坡度」指定了縱斷面名稱，則會調整坡度，以符合連接終點處的縱斷面高程。

此次組合包括名為「使用超高坡度」的可選輸入參數，此參數可讓您指定將超高坡度用於路肩。此參數可設定為 a)「外側路肩坡度」、b)「內側路肩坡度」、c)「外側車道」、d)「內側車道」或 e)「無」。「無」是預設設定。

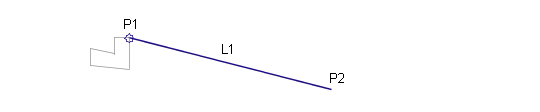

在配置模式中，此次組合將以指定的寬度和坡度顯示連接。

無。
