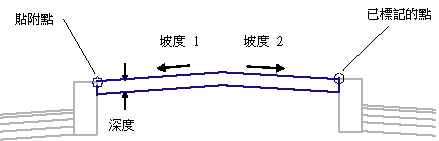

此次組合可在兩點之間插入以固定坡度升高的中央的連接。
如果尚未標記連接點，請先使用標記點次組合。
貼附
貼附點可以位於中央完工整地地形的任何邊緣處。已標記的點必須位於相對的邊緣。
輸入參數
注意事項：基層標註以公尺或英呎為單位。必須以公釐或英吋為單位指定路緣和邊溝標註。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
|
已標記的點 |
與貼附點相對之中央邊緣上的已標記點名稱 |
字串 |
無 |
|
深度 |
中央收頭的深度。對於未鋪路的中央，此參數可以為零。 |
正數 |
0.100 m 0.333 ft |
|
坡度 1 - 使用超高 |
指定將超高坡度用於中央到路拱點 |
選項清單 | 否 |
|
坡度 1 預設 |
如果未指定超高坡度，則指定坡度 1 的預設值 | 數字 | - 2 % |
|
坡度 2 - 使用超高 |
指定將超高坡度用於中央到路拱點 |
選項清單 | 否 |
|
坡度 2 預設 |
如果未指定超高坡度，則指定坡度 2 的預設值 | 數字 | - 2 % |
輸出參數
| 參數 | 描述 | 類型 |
|---|---|---|
|
超高旋轉軸 |
指示次組合是否支援旋轉軸計算。若要檢視參數的描述，請在「性質」視窗中，將游標懸停在參數上。 若要取得更多資訊，請參閱〈超高期間的縱坡線調整〉。 |
靜態 (描述) |
行為
透過沿指定的坡度延伸貼附點與標記點之間的直線並使它們相交，來計算中央路拱點。如果未找到交點，則不會插入中央。如果指定非零的「深度」，則會將中央連接的底部與頂部平行地插入，並加入垂直連接使造型封閉。
超高旋轉軸支援
此次組合可用於所有旋轉軸線的旋轉方式。
此次組合可產生凸起的路拱。即使將其用於分割的拱形道路時，中央的中心會高於中央邊緣。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
|
P1、P3 |
無 |
|
|
P2 |
Median |
完工整地地形上的中央路拱 |
|
P4 - P6 |
無 |
|
|
L1、L2 |
Top |
中央頂部 |
|
L3、L4 |
Datum |
中央底部 (如果指定) |
|
S1 |
Median |
配置模式作業
在配置模式中，此次組合將展示一般配置模式顯示。
編碼圖
