覆疊對稱中央

此次組合可透過從行巷道邊緣向內延伸跨過凹陷中央，同時在中心線處使用對稱擋牆的方法，來加寬既有的分割公路。中央坡度可能與既有坡度稍有不同，以使兩側在中心線處相接，或者使擋牆頂部保持在某個縱斷面上。

貼附

貼附點位於擋牆基準的中點處。

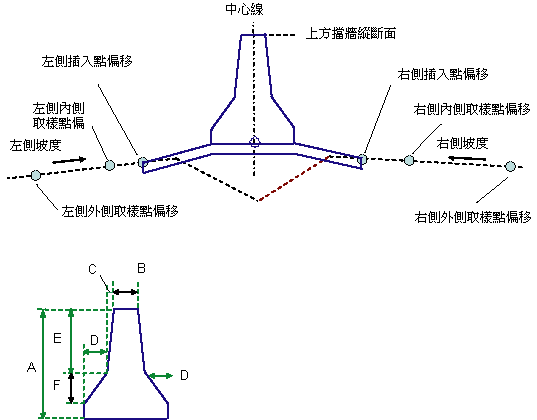

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
覆疊深度	中央覆疊圖層的厚度。	正數	0.100 m 0.3 ft
坡度公差	允許中央百分比坡度從計算出的既有左側坡度和右側坡度變化的量。	正數	5%
左側插入點偏移	中央延伸圖層的左側起點偏移。	數字	0.0
左側內側取樣點偏移	左側內側取樣點的偏移。左側坡度將根據取樣點之間的既有地形來計算。	數字	0.0
左側外側取樣點偏移	左側外側取樣點偏移。左側坡度將根據取樣點之間的既有地形來計算。	數字	0.0
右側插入點偏移	中央延伸圖層的右側起點偏移。	數字	0.0
右側內側取樣點偏移	右側內側取樣點的偏移。右側坡度將根據取樣點之間的既有地形來計算。	數字	0.0
右側外側取樣點偏移	右側外側取樣點偏移。右側坡度將根據取樣點之間的既有地形來計算。	數字	0.0
標註 A (公釐或英吋)	從中央高側底部到擋牆頂部的擋牆高度。	正數	810 mm 32 in
標註 B (公釐或英吋)	如圖所示。	正數	232 9 in
標註 C (公釐或英吋)	如圖所示。	正數	59 mm 2 in
標註 D (公釐或英吋)	如圖所示。	正數	125 mm 5 in
標註 E (公釐或英吋)	如圖所示。	正數	557 mm 22 in
標註 F (公釐或英吋)	如圖所示。	正數	178 mm 7 in

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
既有地形	定義既有道路的地形的名稱。以下物件類型可以用作指定此地形的目標：地形。	必需
擋牆頂部	可用於將擋牆頂部與縱斷面的高程相關聯。標註 E 可能會發生變化，以達到計算出的擋牆高度。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
左側插入點偏移	可用於計算左側插入點自訂線的偏移。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
左側內側取樣點偏移	可用於計算左側內側取樣點自訂線的偏移。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
左側外側取樣點偏移	可用於計算左側外側取樣點自訂線的偏移。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
右側插入點偏移	可用於計算右側插入點自訂線的偏移。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
右側內側取樣點偏移	可用於計算右側內側取樣點自訂線的偏移。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
右側外側取樣點偏移	可用於計算右側外側取樣點自訂線的偏移。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選

行為

將在每一側上的取樣點之間計算左側坡度和右側坡度。

如果未指定「擋牆頂部縱斷面」：

在每一側上計算出一條直線，使用透過取樣點計算出的坡度將該直線從剪切點延伸到中心線。
如果兩條直線沒有在相等高程處相接，則會調低高側上的中央坡度，以與低側相接。調整的幅度不能超過「坡度公差」。
如果依坡度公差調整了高側，但兩側仍然無法相接，則會調高低側。如果所需的調整幅度大於「坡度公差」，則會結束此次組合，但不儲存任何點、連接或造型。

如果將擋牆頂部縱斷面作為目標參數指定：

將使用指定的擋牆標註透過縱斷面高程來計算左側和右側擋牆基準點。
還將計算擋牆基準點與插入點之間的坡度。
如果中央坡度與既有坡度之間的差大於每一側上的坡度公差，則會結束此次組合，但不儲存任何點、連接或造型。
否則，將根據計算得出的擋牆基準點位置加入中央和擋牆幾何圖形，並會調整中央坡度，以與擋牆基準點相關聯。

輸出參數

無。

配置模式作業

在配置模式中，將使用固定的標註繪製中央和擋牆，如下圖所示。這與在配置模式中為覆疊非對稱中央次組合繪製的圖形一樣。

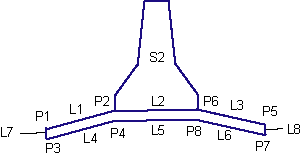

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1、P5	ETW	覆疊頂部的中央延伸起點
P3、P7	ETW_Overlay	覆疊底部的中央延伸起點
所有擋牆點	Barrier
L1 - L3	Top	無遮蓋覆疊圖層頂部
L4 - L8	Overlay
所有擋牆連接	Barrier
S1	Overlay
S2	Barrier
