內側超高的車道

此次組合可為行巷道建立完工整地地形、基本圖層和基層圖層的斷面表現法,同時套用廊道模型的基準線定線的內側車道超高坡度值。

註: 此次組合不支援「中心」以外的超高旋轉軸的樞軸點。此次組合已棄用,並且僅在「廊道塑型目錄」中可用。「LaneSuperelevationAOR」次組合具有此次組合的所有功能,並支援超高旋轉軸的樞軸點。

其用於分割的橫斷公路上的內側車道。鋪面結構遵循《Autodesk Civil 3D 說明》中「鋪路橫斷面上的鋪面結構」中所述的標準。

貼附

貼附點位於完工整地地形地面上的內側車道邊緣上。此元件可以貼附到左側,也可以貼附到右側。

輸入參數

注意事項:除非另有說明,否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度,否則所有坡度均為水平寬度比垂直高度格式 (例如,4 : 1)。

參數

描述

類型

預設

指定要將次組合放置在哪一側

左/右

內側路拱點

指定將內側車道邊緣編碼為 Crown

是/否

寬度

從內側邊緣偏移到外側邊緣偏移的車道寬度

正數

3.6 m

12.0 ft

預設百分比坡度

未定義定線的超高坡度時使用的車道的預設百分比坡度

數字

-2.0

鋪路 1 深度

鋪路 1 圖層的厚度 (零表示省略)

數值 (非負數)

0.025 m

0.083 ft

鋪路 2 深度

鋪路 2 圖層的厚度 (零表示省略)

數值 (非負數)

0.025 m

0.083 ft

基準深度

基本圖層的厚度 (零表示忽略)

數值 (非負數)

0.100 m

0.333 ft

基層深度

基層圖層的厚度 (零表示忽略)

數值 (非負數)

0.300 m

1.0 ft

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊,請參閱〈指定廊道目標的步驟〉

參數

描述

狀態

寬度

可用於取代固定的車道寬度,並將車道邊緣關聯到偏移定線。以下物件類型可以用作指定寬度的目標:定線、聚合線、地勢線或測量圖形。

可選

外側高程

可用於取代標準車道坡度,並將行巷道的外側邊緣關聯到縱斷面的高程。以下物件類型可以用作指定高程的目標:縱斷面、3D 聚合線、地勢線或測量圖形。

可選

輸出參數

參數

描述

類型

車道寬度

車道的寬度

數字

車道百分比坡度

車道的百分比坡度

數字

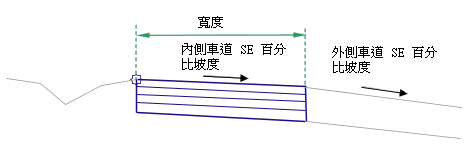

行為

內側車道超高坡度可從基準線定線的超高規格中獲得。從貼附點處開始,使用指定的寬度、深度和超高坡度插入完工整地地形地面和平行路基。使用垂直連接在車道任一端封閉造型。

如果在廊道塑型期間為「寬度」指定了偏移水平定線名稱,車道的寬度將變更以與定線的偏移相符。

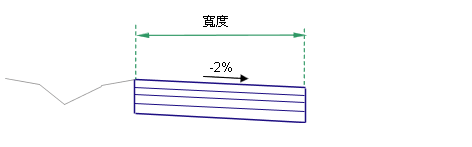

配置模式作業

在配置模式中,此次組合使用指定寬度和深度以 -2% 的坡度顯示車道連接。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型

字碼

描述

P1

ETW

完工整地地形上的車道邊緣

P1

Crown

完工整地地形上的路拱點 (可選)

P2

Lane

完工整地地形上的外側車道邊緣

P3

ETW_Pave1

鋪路 1 圖層上的車道邊緣

P3

Crown_Pave1

鋪路 1 圖層上的路拱點 (可選)

P4

Lane_Pave1

鋪路 1 圖層上的外側車道邊緣

P5

ETW_Pave2

鋪路 2 圖層上的車道邊緣

P5

Crown_Pave2

鋪路 2 圖層上的路拱點 (可選)

P6

Lane_Pave2

鋪路 2 圖層上的外側車道邊緣

P7

ETW_Base

基本圖層上的車道邊緣

P7

Crown_Base

基本圖層上的路拱點 (可選)

P8

Lane_Base

基本圖層上的外側車道邊緣

P9

ETW _Sub

基層圖層上的車道邊緣

P9

Crown_Sub

基層圖層上的路拱點 (可選)

P10

Lane_Sub

基層圖層上的外側車道邊緣

L1

Top, Pave

完工整地地形地面

L2

Pave1

L3

Pave2

L4

Base

基準地形

L5

SubBase

Datum

基層地形

S1

Pave1

S2

Pave2

S3

Base

S4

SubBase

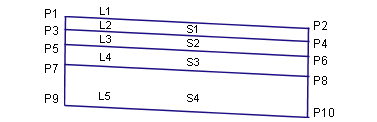

編碼圖
