路肩加寬

貼附

貼附點位於完工整地地形上路肩的內側邊緣上。

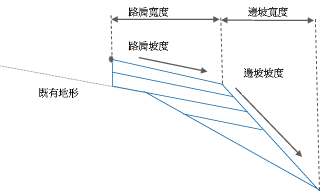

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定在貼附點的右側或左側插入次組合。	左/右	右
路肩寬度	從貼附點到路肩鉸接點的寬度	數字	1.8 m 5.40 ft
使用鐵路超高坡度	指定對路肩的已鋪路部分使用基準線定線上定義的超高規格中的超高坡度。	選取清單：否左側外部路肩左側內部路肩右側內部路肩右側外部路肩	否
路肩坡度方向	指定將路肩坡度方向設為遠離路拱或向路拱	選取清單：遠離路拱向路拱	遠離路拱
預設路肩坡度	造型地形的預設橫向坡度。如果未使用超高坡度或沒有為基準線定線指定超高坡度，則會使用此值。	數字	- 2.0 %
基層邊坡類型	選取是保持邊坡連接具有固定坡度和可變寬度，還是保持其具有固定寬度和可變坡度	選取清單：a)「保留坡度，調整寬度」、b)「保留寬度，調整坡度」	保留坡度，調整寬度
邊坡坡度	邊坡連接的固定坡度值，如果使用「保留坡度」選項，則會使用該值	正數	4 ( : 1)
邊坡寬度	邊坡連接的固定寬度值，如果使用「保留寬度」選項，則會使用該值	正數	5.40 ft 1.8 m
鋪路 1 深度	鋪路 1 的深度 (零表示忽略)	數值 (非負數)	0.025 m 0.083 ft
鋪路 2 深度	鋪路 2 的深度 (零表示忽略)	數值 (非負數)	0.025 m 0.083 ft
基準深度	基本圖層的深度 (零表示忽略)	數值 (非負數)	0.100 m 0.333 ft
基層深度	基層圖層的深度 (零表示忽略)	數值 (非負數)	0.300 m 1.0 ft

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
路肩寬度	可以用於取代固定的「路肩寬度」，並將路肩邊緣與偏移定線關聯。以下物件類型可以用作指定此參數的目標：定線、聚合線、地勢線或測量圖形。	可選
既有地形	可用於指定要將基本圖層和基層圖層修剪至的既有地形。以下物件類型可以用作指定此地形的目標：地形。	可選

輸出參數

參數	描述	類型
邊坡坡度	邊坡連接的坡度	數字
邊坡偏移	路基邊坡點的偏移	數字
邊坡高程	路基邊坡點的高程	數字
路肩寬度	鋪路路肩的寬度	數字
路肩坡度	鋪路路肩的坡度	數字

行為

插入時，此次組合將檢查是否存在目標既有地形。如果存在此地形，則基準地形和基層地形將被修剪至既有地形。

如果不存在此地形，則此路肩行為將與延伸全部圖層的路肩次組合相同。

配置模式作業

在配置模式中，此次組合顯示由輸入參數定義的連接。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P2	EPS	鋪路路肩的邊緣，完工整地地形
P4	EPS_Pave1	鋪路 1 上的鋪路路肩邊緣
P6	EPS_Pave2	鋪路 2 上的鋪路路肩邊緣
P8	EPS_Base	基準上的鋪路路肩邊緣
P10	Daylight_Sub	基層邊坡點
L1	Top, Pave	鋪路的完工整地地形
L3	Pave	鋪路的完工整地地形
L4	Pave1	鋪面 2 的頂部
L6	Pave1	鋪面 2 的頂部
L7	Pave2	鋪面 3 的頂部
L9	Pave2	鋪面 3 的頂部
L10	Base	上方基準路線
L12	Base	上方基準路線
L13	SubBase, Datum	基層底部、基準面
L14	Top	頂表面形成
S1	Pave1
S2	Pave2
S3	Base
S4	SubBase

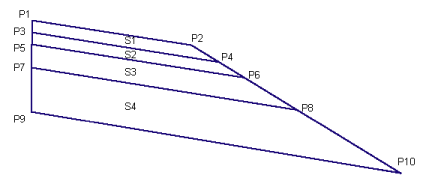

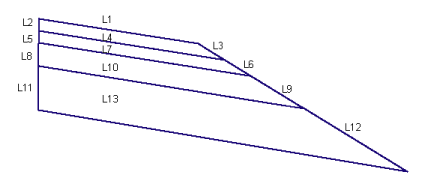

編碼圖
