此次組合用於建立具有可選後坡及前坡的溝渠結構。
貼附
貼附點位於溝渠結構之前的整地連接上最內側的點上。如果省略整地連接，則貼附點為位於溝渠結構內壁上最內側的點 (以藍色的圓圈展示)。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 側 |
指定在貼附點的右側或左側插入次組合。 |
左/右 | 右 |
| 深度 | 溝渠的內側深度。 | 正數 |
0.45 m 1.5 ft |
| 底部寬度 | 渠道的底部寬度。 | 正數 |
0.5 m 1.5 ft |
| 側坡 | 溝渠側坡 | 數字 | 1:2 |

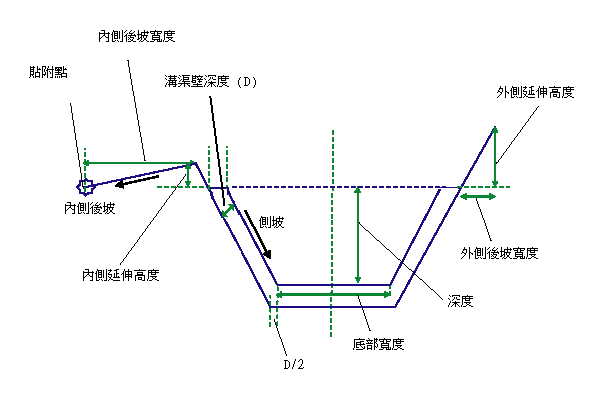

| 溝渠壁深度 | 溝渠壁的深度。將互垂於側坡進行測量，如上圖所示。 | 正數 |
0.1 m 0.33 ft |
| 內側延伸高度 | 溝渠內側超出貼附點的非襯套延伸 | 正數 |
0.15 m 0.45 ft |
| 內側後坡寬度 | 內側的溝渠回填寬度 | 正數 |
1.5 m 5.0 ft |
| 外側後坡寬度 | 非襯套寬度超出溝渠結構外側點的寬度 | 正數 |
0.1 m 0.33 ft |
輸出參數
無。
行為
此次組合可建置溝渠結構的造型，如上圖中所示。
註:
在 Civil 3D 2010 和舊版中，均垂直測量「溝渠壁深度」參數。在 Civil 3D 2011 和更高版中，將垂直於側坡測量此參數。因此，如果在 Civil 3D 2011 或更高版中開啟包含這些在 Civil 3D 2010 或舊版中所建立次組合的圖面，然後重新建置廊道，則會變更此參數以反映新行為。並且還將更新使用此次組合的所有體積報告以反映新行為。
配置模式作業
在配置模式中，將如使用輸入參數所定義的那樣從貼附點開始向外建立此次組合。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
| 點/連接 | 代碼 | 描述 |
|---|---|---|
| P1、P6 | Ditch_Back | |
| P2、P5 | Ditch_Face | |
| P10 | Ditch_In | |
| P11 | Ditch_Out | |
| L9、L10、L11 | Top, Datum | |
| L1 至 L5 | Top, Ditch_Top | |
| L6、L7、L8 | Datum, Ditch_Bottom | |
| S1 | Ditch | 溝渠結構造型區域 |

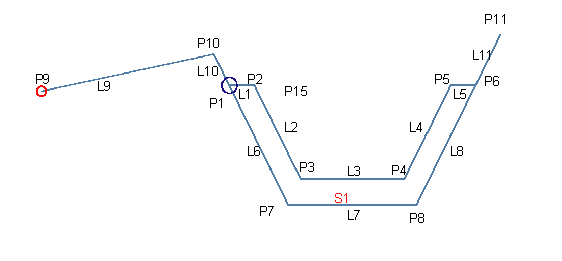

編碼圖
