此次組合可建立具有相等側坡以及多達三個回填材料圖層的平底溝渠。
貼附
貼附點位於溝渠底部中點上方「到底部的偏移」距離處。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
|
寬度 |
溝渠底部的寬度 |
正數 |
2.0 m 6.0 ft |
|
側坡 |
溝渠側坡的 X : 1 坡度 |
正數 |
3 : 1 |
|
基礎深度 |
基礎圖層的深度 |
正數 |
0.0 |
|
特殊回填深度 |
特殊回填圖層的深度 |
正數 |
0.0 |
|
到底部的偏移 |
從縱坡線高程向下到溝渠底部的垂直偏移。例如，如果縱斷面沿著圓管頂部切開，則垂直偏移就是管直徑加上從管底部到溝渠底部的距離。 |
數字 |
0.0 |

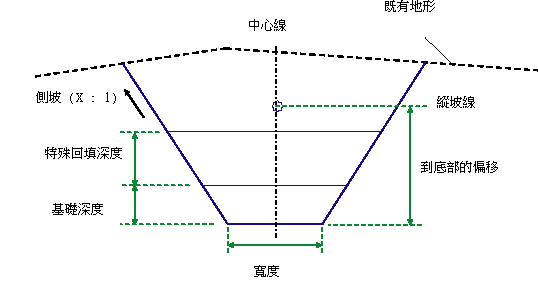

行為
溝渠底部的高程是從縱坡線高程減去「到底部的偏移」值而計算得出的。將圍繞該高程處的貼附點偏移對稱放置水平溝渠底部連接，並且將側坡向上延伸到既有地形。將在溝渠底部上方指定深度處放置水平基礎連接。將在基礎連接上方指定深度處放置水平特殊回填連接。
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
|
既有地形 |
定義既有道路地形的地形模型。以下物件類型可以用作指定此地形的目標：地形。 |
必需 |
輸出參數
無。

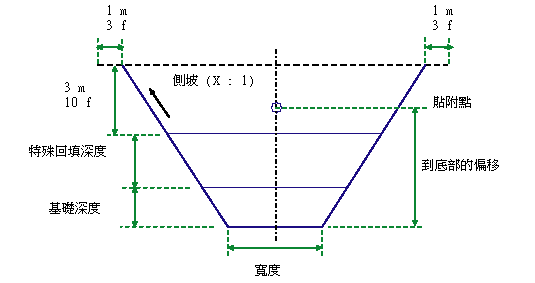

配置模式作業
在配置模式中，將如下所示繪製溝渠和既有地形。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點/連接 |
字碼 |
描述 |
|---|---|---|
|
P1、P2 |
Trench_Bottom |
|
|
P3、P4 |
Trench_Daylight |
|
|
P5、P6 |
Trench_Bedding |
|
|
P7、P8 |
Trench_Backfill |
|
|
L1 – L7 |
Trench Datum |
|
|
L1、L2、L6、L7、L8 |
Trench_Bottom |
|
|
L1、L7、L9 |
Trench_Daylight |
|
|
S1 |
Trench_Bedding |
|
|
S2 |
Trench_Backfill |

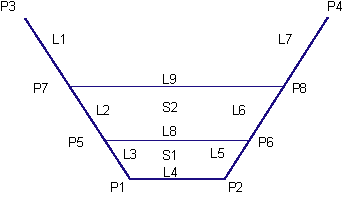

編碼圖
