連接至車道標識

此次組合為一般用途的公用程式，用於從貼附點至指定寬度和坡度來標記車道次組合上的點。

您可以指定車道次組合的車道寬度百分比，以定位該點。若要指定百分比，請在「組合性質」的「建構」頁籤上，為「參數參考」選取「取得值自」。

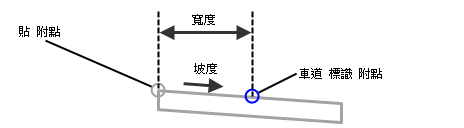

貼附

貼附點位於連接的起點處。方向由「內側/外側」輸入參數決定。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
車道寬度	車道的寬度，將以其定位車道標識	正數	1.8 m 6.0 ft
車道標識位置	指定將以其定位車道標識的車道寬度百分比	百分比，無單位	50%
坡度	連接的坡度百分比。負坡度從目前的基準線向下。	數字	-2 (%；或 2:1)
插入側	指定是定位將偏移基準線的還是從貼附點面對基準線的連接和點。	內側/外側	內側
點代碼	要指定給連接外側邊緣的代碼清單	以逗號分隔的字串	Lane_Center
連接代碼	要指定給連接的一系列代碼	以逗號分隔的字串	無
省略連接	如果為 False，則加入連接、起點和終點。如果為 True，則僅加入終點。	True/False	True

目標參數

無。

輸出參數

參數	描述	類型
連接寬度	插入點與車道標識位置之間的距離	數字
連接坡度	連接的坡度 (如果坡度從目前的基準線外向下，則為負數)	數字
開始偏移	連接起點的正/負偏移	數字
開始高程	連接起點處的高程	數字
終點偏移	連接終點的正/負偏移	數字
終點高程	連接終點處的高程	數字

行為

會在指定側，從貼附點到指定的寬度和坡度加入一個連接。連接的寬度透過「車道寬度」參數乘以「車道標識位置」參數確定。在連接的另一端，使用指定代碼加入點。

您可以將連接的坡度指定為負值或正值。通常，坡度的方向與車道坡度方向相同。典型車道坡度指定為 -2% (一個負值)，表示鋪面從中心線向下。

例如，您可以從車道的外側邊緣向基準線加入次組合，以標記車道次組合的中點，如下圖所示。在本例中：「插入側」值為內側；「車道寬度」值為典型車道寬度，可以在「組合性質」的「建構」頁籤上使用「取得值自」做為「參數參考」值進行指定；「車道坡度」值是典型車道坡度，也可以使用「參數參考」設定進行指定；「車道標識位置」為 50%。

上一個次組合的車道坡度參數傳回值 -2% (假定為車道次組合的坡度)。由於連接至車道標識次組合插入內側，此坡度值會乘以 -1 (即變更符號值)，這表示次組合從鋪面的外側邊緣插入點向上。

如果要標記相對於車道內側邊緣的車道或上一個車道次組合路拱點的車道上的點，則將連接至車道標識次組合「插入側」值設為「外側」。同樣，使用「取得值自」做為「參數參考」值來指定「車道寬度」和「車道坡度」值，「車道標識位置」為 50%，並且上一個次組合的車道坡度參數傳回值 -2% (假定為車道次組合的坡度)。由於連接至車道標識次組合插入外側，坡度值會按原樣使用，並且次組合從鋪面的內側邊緣插入點向下。

配置模式作業

在配置模式中，次組合顯示使用「車道寬度」、「車道標識位置」和「坡度」參數計算的連接。如果將次組合加入至組合並使用「取得值自」選項指定值，則會根據指定的車道次組合計算連接和點。

點、連接和造型代碼

無。

編碼圖

無。
