多個連接

此次組合為一般用途的次組合，用於加入一系列已連接的連接。

此次組合通常用於加入未預先定義為次組合的結構造型。最多可以指定 12 個連接。如果某個造型需要的連接超過 12 個，則可以多次使用 LinkMulti 次組合。

貼附

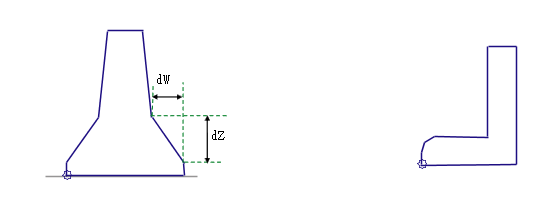

貼附點位於第一個連接的起點處。此次組合受插入方向的影響。正寬度將在插入方向上增加從貼附點的偏移。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
連接數目	用於繪製造型的連接數目	正整數	0
連接代碼	要指定給連接的一系列代碼	以逗號分隔的字串	Top, Datum
點代碼	要為此次組合中每個頂點指定的點代碼的清單	以逗號分隔的字串	MultiLink_Point
造型代碼	要為由此次組合形成的造型 (如果有) 指定的點代碼的清單	以逗號分隔的字串	MultiLink
dW1	第一個連接的正/負寬度。正寬度在插入方向上。	數字	0
dZ1	第一個連接的正/負垂直偏折	數字	0
dW2	第二個連接的正/負寬度	數字	0
dZ2	第二個連接的正/負垂直偏折	數字	0
. . . (連接 3 – 11)	. . .	數字	0
dW12	第十二個連接的正/負寬度	數字	0
dZ12	第十二個連接的正/負垂直偏折	數字	0

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

目標參數：無。

輸出參數

無。

行為

以指定的寬度和垂直偏折依次插入最多 12 個連接。造型不會自動封閉；必須包括一個封閉連接。

配置模式作業

在配置模式中，此次組合顯示由輸入參數定義的連接。

點、連接和造型代碼

點代碼和連接代碼與輸入參數清單中所指定的相同。

編碼圖

點從第一個連接開始從 1 到 13 按順序進行編號。按順序對連接編號，編號從 1 到 12。
