此次組合可插入可指定表土材料的噪波擋牆。
貼附
貼附點位於擋牆的內側邊緣，擋牆通常位於外側車道邊緣或路肩或另一道路元素處。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 側 |
指定在貼附點的右側或左側插入次組合。 |
左/右 | 右 |
| 頂部寬度 | 擋牆頂部的寬度。 | 正數 |
1.0m 3.0 ft |
| 前坡 | 擋牆前坡連接的預設坡度。 | 數字 | 1:1.5 |
| 後坡 | 擋牆後坡連接的預設坡度。 | 數字 | 1:1.5 |
| 高度 | 指定從貼附點高程測量的擋牆的高度。 | 正數 |
3.00m 9.00ft |
| 表土厚度 | 指定邊坡連接上的材料襯套的深度。如果輸入的值為零 - 則不會加入任何襯套材料。 | 正數 | 0.0 |
| 表土造型代碼 | 指定表土材料的造型代碼 | 字串 | Topsoil |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
| 參數 | 描述 | 狀態 |
|---|---|---|
| 目標地形 | 可用於以使用者定義的坡度將擋牆背面關聯到既有地形。以下物件類型可以用作指定此地形的目標：地形。 | 可選 |
輸出參數
| 參數 | 描述 | 類型 |
|---|---|---|
| 擋牆頂部高程 | 擋牆頂部連接的中點的高程 | 數字 |
| 擋牆頂部偏移 | 擋牆頂部連接的中點的偏移 | 數字 |
| 表土厚度 | 表土材料的厚度 | 數字 |
| 後坡 | 噪波擋牆後坡連接的坡度 | 數字 |
| 擋牆終點偏移 | 噪波擋牆終點的偏移。 | 數字 |
| 擋牆終點高程 | 噪波擋牆終點的高程 | 數字 |
行為
透過使用者指定的前坡和後坡從貼附點引入此噪波擋牆。如果將「頂部寬度」設定為零值，則將生成三角形的噪波擋牆。另外，如果為此次組合選取了表土圖層 – 則將如下圖中所示引入有襯套的材料圖層。(注意事項：將在貼附點處引入水平連接，以便使材料的厚度等於指定的值)。

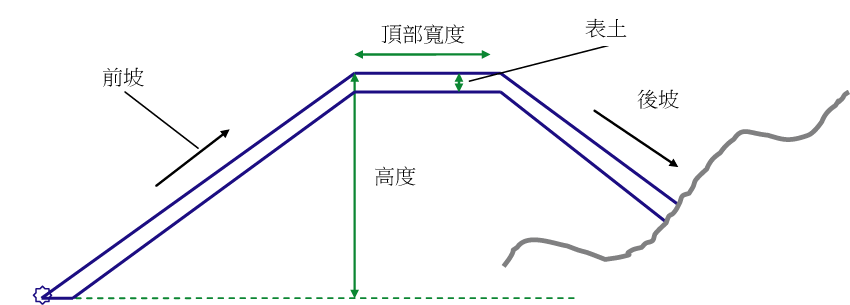

如果將後坡關聯到地形，則會將該側面高度調整為地形中的邊坡 (如下所示)。

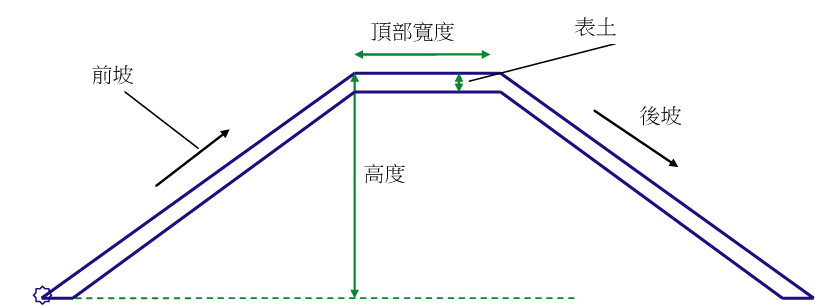

如果未將後坡關聯到任何地形，則將透過指定的高度設定該側面的高度。另外，如果位於該點處的地形高於擋牆頂部，則將再次透過指定的坡度和高度參數向下繪製後坡連接。
配置模式作業

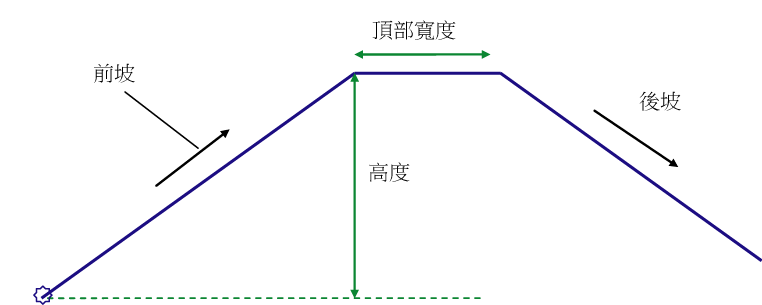

在配置模式中，此次組合可繪製展示預設參數 (包括後坡的高度) 的連接。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
| 類型 | 代碼 | 描述 |
|---|---|---|
| P2 | RW_Top | 擋牆的頂點 |
| P3 | RW_Outside | 基層邊坡點 |
| P3 | Daylight | 僅當設定「目標地形」時 |
| P4 | Bench_In | 擋牆頂部的內側邊緣 (僅當「頂部寬度」不為零值時) |
| P5 | Bench_Out | 擋牆頂部的外側邊緣 (僅當「頂部寬度」不為零值時) |
| L1、L2、L3 | Top | 路肩的完工整地地形 |
| L1、L2、L3 | Datum | 僅當將「表土厚度」設定為零時 |
| L4 至 L7 | Datum | 僅當將「表土厚度」設定為正值時 |
| L8 | Datum | 僅當未設定「目標地形」時 |
| S1 | 使用者定義的代碼 | 表土的使用者定義的代碼 (預設 - Topsoil) |

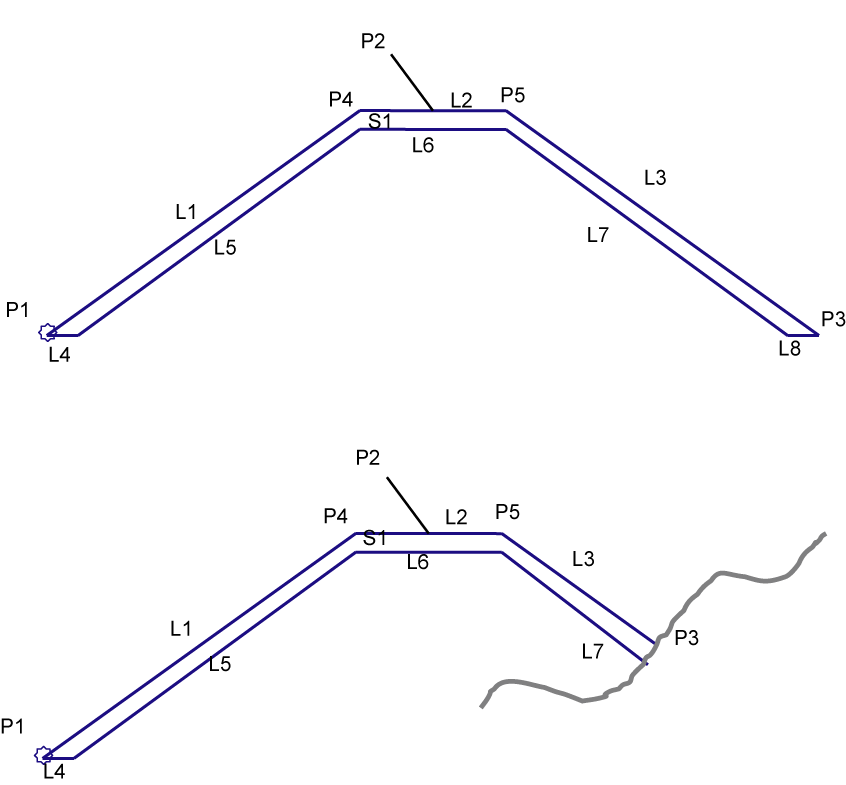

編碼圖
