帶有擋牆的齊平中央

此次組合可插入地面,以定義帶可選紐澤西擋牆的齊平中央。

鋪面結構遵循 Autodesk Civil 3D 說明〈鋪路橫斷面的鋪面結構〉中描述的標準。

貼附

貼附點位於完工整地地形地面上的中央中心處。此元件將同時插入到左側和右側。

輸入參數

注意事項:除非另有說明,否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度,否則所有坡度均為水平寬度比垂直高度格式 (例如,4 : 1)。

參數

描述

類型

預設

左側坡度

左側中央地形的坡度

選項清單

-2 %

右側坡度

右側中央地形的坡度

選項清單

-2 %

包括擋牆

如果此參數為 True,將展示紐澤西擋牆。

如果為 False,將省略擋牆。

選項清單

包括擋牆

左側寬度

從中央中心線到左側中央邊緣的寬度

正數

1.2 m

4.0 ft

右側寬度

從中央中心線到右側中央邊緣的寬度

正數

1.2 m

4.0 ft

左側車道 - 使用超高

指定將超高坡度用於左側車道

選項清單:

預設左側坡度

如果未指定超高坡度,則指定左側車道的預設坡度 數字

- 2 %

右側車道 - 使用超高

指定將超高坡度用於右側車道

選項清單:

預設右側坡度

如果未指定超高坡度,則指定右側車道的預設坡度 數字

- 2 %

路肩坡度方向 指定將路肩坡度方向設為遠離路拱或向路拱

選取清單:

  • 遠離路拱
  • 向路拱
遠離路拱

鋪路 1 深度

鋪路 1 圖層的厚度;零表示省略此參數

正數

0.025m

0.083 ft

鋪路 2 深度

鋪路 2 圖層的厚度;零表示省略此參數

正數

0.025 m

0.083 ft

基準深度

基本圖層的厚度

正數

0.100 m

0.333 ft

基層深度

基層圖層的厚度

正數

0.300 m

1.0 ft

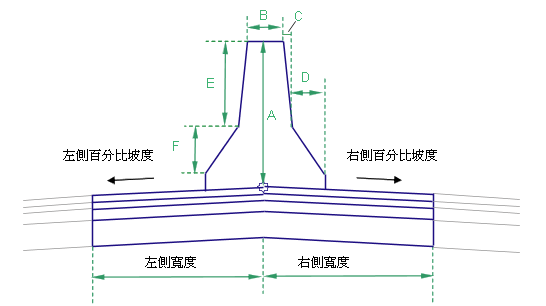

標註 A (公釐或英吋)

中央中心處的擋牆高度

正數

810 mm

32 in

標註 B (公釐或英吋)

如圖所示

正數

232

9 in

標註 C (公釐或英吋)

如圖所示

正數

59 mm

2 in

標註 D (公釐或英吋)

如圖所示

正數

125 mm

5 in

標註 E (公釐或英吋)

如圖所示

正數

557 mm

22 in

標註 F (公釐或英吋)

如圖所示

正數

178 mm

7 in

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊,請參閱〈指定廊道目標的步驟〉

參數

描述

狀態

左側寬度

可以用於取代固定的「左側寬度」,並將中央左側邊緣與偏移定線關聯。以下物件類型可以用作指定此偏移的目標:定線、聚合線、地勢線或測量圖形。

可選

右側寬度

可以用於取代固定的「右側寬度」,並將中央右側邊緣與偏移定線關聯。以下物件類型可以用作指定此偏移的目標:定線、聚合線、地勢線或測量圖形。

可選

輸出參數

參數

描述

類型

超高旋轉軸

指示次組合是否支援旋轉軸計算。若要檢視參數的描述,請在「性質」視窗中,將游標懸停在參數上。

若要取得更多資訊,請參閱〈超高期間的縱坡線調整〉

靜態 (描述)

左側百分比坡度

中央左側的百分比坡度

數字

右側百分比坡度

中央右側的百分比坡度

數字

行為

將鋪面結構連接向外插入貼附點的左側和右側,以得到指定的寬度和坡度。如果「包含擋牆」的值為 True,則圍繞中央中心線對稱地插入紐澤西擋牆。如果將定線做為左側寬度和右側寬度的目標參數指定,則將調整寬度,以與廊道上每個樁號處的定線偏移相關聯。

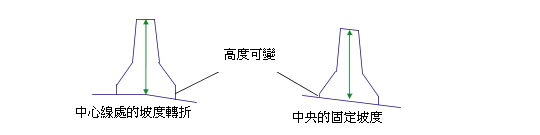

如果中央的超高具有跨越整個中央的單一固定坡度,則擋牆頂部將傾斜,以符合中央坡度。否則,擋牆頂部將保持水平。在任何情況下,擋牆中心線處的擋牆高度 (「標註 A」) 都保持不變。

超高旋轉軸支援

此次組合僅可用於具有「中央邊緣旋轉方式」和「維護中央造型的中央處理」的道路類型。如果您與任何其他旋轉方式或扭曲中央形式一同使用此次組合,它將產生相當於具有維護中央造型的中央邊緣的結果。

配置模式作業

在配置模式中,此次組合將使用寬度和深度輸入參數以 -2% 坡度顯示所有鋪面連接。如果「包含擋牆」的值為 True,則會依指定的標註顯示擋牆。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型

字碼

描述

所有擋牆點

Barrier

混凝土擋牆上的所有點

P1、P3

ETW

完工整地地形上的內側車道邊緣

P2

Crown

完工整地地形上的中央路拱

P4、P6

ETW_Pave1

鋪路 1 上的車道邊緣

P5

Crown_Pave1

鋪路 1 上的路拱

P7、P9

ETW_Pave2

鋪路 2 上的車道邊緣

P8

Crown_Pave2

鋪路 2 上的路拱

P10、P12

ETW_Base

基準上的車道邊緣

P11

Crown_Base

基準上的路拱

P13、P15

ETW_Sub

基層上的車道邊緣

P14

Crown_Sub

基層上的路拱

L1、L2

Top, Pave

L3、L4

Pave1

L5、L6

Pave2

L7、L8

Base

L9、L10

SubBase

Datum

所有擋牆連接

Barrier

S1

Pave1

完工整地地形與鋪路 1 之間的區域

S2

Pave2

鋪路 1 與鋪路 2 之間的區域

S3

Base

鋪路 2 與基準之間的區域

S4

SubBase

基準和基層之間的區域

S5

Barrier

由擋牆圍成的造型。

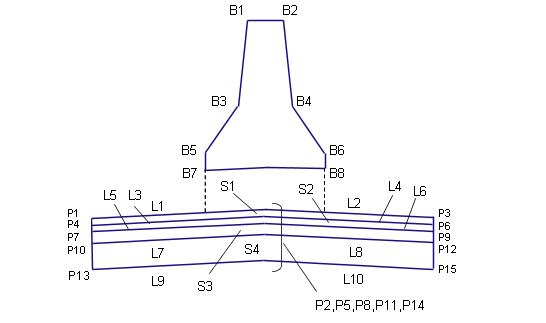

編碼圖
