溝渠管 2

此次組合可建立具有相等側坡以及最多三個回填材料圖層的平底溝渠。溝渠的寬度由使用者指定的寬度和最小管覆蓋層確定。

貼附

貼附點位置沿目標地形的溝渠中央處。

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
既有地形	要將側坡連接至的既有地形。以下物件類型可以用作指定此地形的目標：地形。	必需
管網 1	用於指定管網 1。以下物件類型可用作指定此管網的目標：管網。	必需
管網 2	用於指定管網 2。以下物件類型可用作指定此管網的目標：管網。	可選

無。

在這兩種情況下，次組合均將根據指定管網中的管位置確定溝渠底部的深度和溝渠寬度。透過測量與取樣橫斷面處的最高管中心線的距離，確定特殊回填最小覆蓋層。透過測量與取樣樁號處的最低管底端外徑的距離，確定特殊回填最小深度。

情況 1：選取單一管網

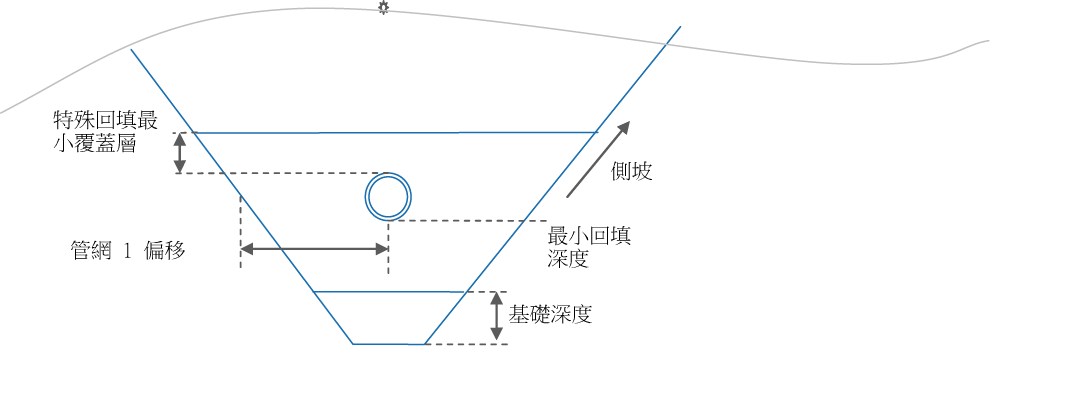

如果僅選取管網 1，則次組合將從控制基準線到左側和右側搜尋 3 英呎 (1m)，以找到取樣樁號處的管中心線。將管網 1 偏移值套用到兩側，以確定溝渠寬度或最小寬度 (其中較大的值)。將從管的外壁套用偏移值，如圖所示。溝渠底部的深度由管外徑、特殊回填最小深度和基礎深度確定。

情況 2：選取兩個管網

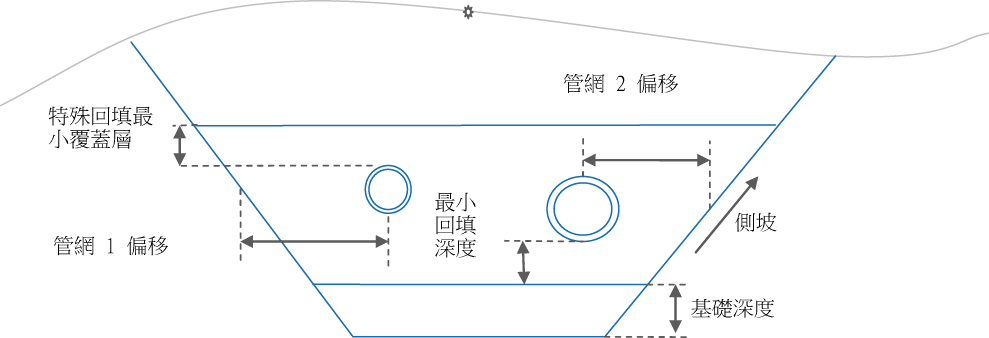

當選取兩個管網時，將假定管網 1 位於基準線的左側。將假定管網 2 位於定線的右側。特殊回填最小深度的材料深度由兩個管外徑中的較高值以及特殊回填最小覆蓋層深度確定。溝渠底部的深度由兩個管外徑中的較低值、特殊回填最小深度和基礎深度確定。

在配置模式中，此次組合將按照先前的圖解所示來繪製溝渠。

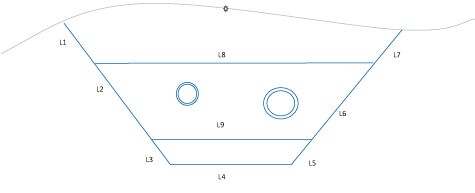

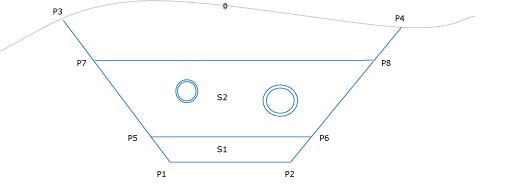

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
