連接偏移和坡度

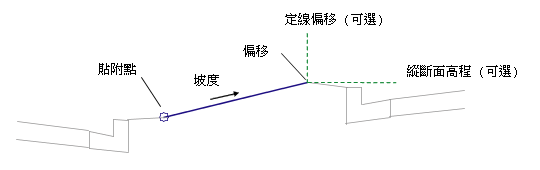

貼附

貼附點位於連接的起點處。連接方向由指定的偏移和坡度的位置確定。

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
來自基準線的偏移	連接終點的 +/- 偏移。為此參數指定正值可以將此次組合插入廊道右側或控制基準線。如果為負值，則會將其插入左側。若要取得更多資訊，請參閱《Autodesk Civil 3D 使用指南》說明中〈廊道〉一章的〈將次組合插入廊道的右側或左側〉。	數字	10.0 m 33.0 ft
使用超高坡度	指定以使用超高坡度	選項清單	否
坡度方向	指定將連接坡度方向設為遠離路拱或向路拱	選項清單	遠離路拱
坡度	連接的百分比坡度。負坡度表示沿插入方向向下延伸。	數字，坡度比\坡度	2 (%)、(或 2 : 1)
點代碼	要指定給連接外側邊緣的一系列地形代碼	以逗號分隔的字串	P2
連接代碼	要指定給連接的一系列代碼	以逗號分隔的字串	Top, Datum
省略連接	此參數可以加入或移除地形連接。	是\否	否
使用超高	指定將超高坡度用於路肩	選取清單： a)「外側路肩坡度」、b)「內側路肩坡度」、c)「外側車道」、d)「內側車道」、e)「無」	無

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
偏移	可以用於取代固定的「偏移」，並將連接終點與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
坡度	可以用於取代固定的「坡度」，並將連接終點與縱斷面關聯。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

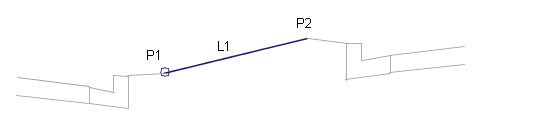

將以指定的坡度，從貼附點到指定偏移處加入一個連接。

此次組合包括名為「使用超高坡度」的可選輸入參數，此參數可讓您指定將超高坡度用於路肩。此參數可設定為 a)「外側路肩坡度」、b)「內側路肩坡度」、c)「外側車道」、d)「內側車道」或 e)「無」。「無」是預設設定。

如果輸入偏移值為負數，且已指定超高坡度 (「使用超高坡度」參數並未設定為「無」)，則將使用左側車道或路肩的值。如果已指定正偏移，則將使用右側超高的值。

在配置模式中，此次組合顯示根據指定的偏移和坡度參數計算出的連接。

無。
